一種用作壓力機人身安全保護的快速電磁離合器，包括殼體部分、線圈部分、鐵芯部分、接近開關、複位彈簧，殼體部分分下殼體、上殼體和上蓋，鐵芯部分分下鐵芯組件和上鐵芯，其特征在于上殼體與下殼體結合部位由殼體隔磁圈隔離，線圈部分分高壓線圈和低壓線圈，高壓線圈安裝在上殼體内，低壓線圈安裝在下殼體内。它與壓力機光電部分配合使用，将它安裝在壓力機離合器的操縱機構與腳踏闆連接鏈條或拉杆中間，起到傳動過渡作用，而不改變壓力機原操作模式，不僅沒有降低工作效率，而且反應靈敏，安全保護性能可靠，可與壓力機生産廠家配套及舊壓力機安全保護改造。

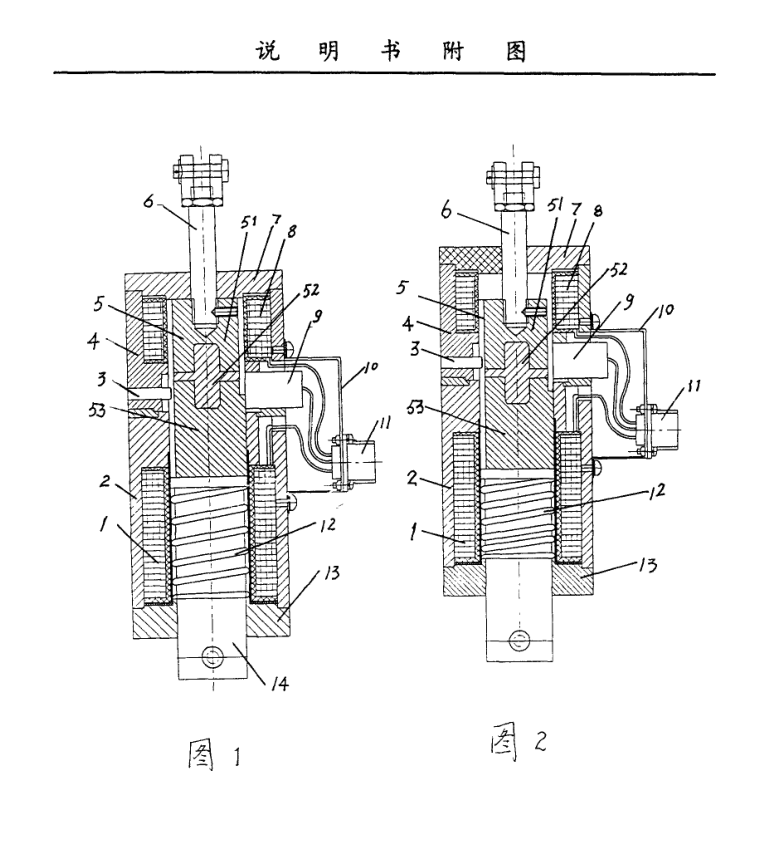

1、一種用作壓力機人身安全保護的快速電磁離合器，包括殼體部分、線圈部分、鐵芯部分、接近開關（9）、複位彈簧（12），殼體部分分下殼體（2）和下座（13）、上殼體（4）和上蓋（7），鐵芯部分分下鐵芯（14）和上鐵芯組件（5），其特征在于：上殼體（4）與下殼體（2）結合部分由殼體隔磁圈（3）隔離，線圈部分分高壓線圈（8）和低壓線圈（1），高壓線圈（8）安裝在上殼體（4）内，低壓線圈（1）安裝在下殼體（2）内。

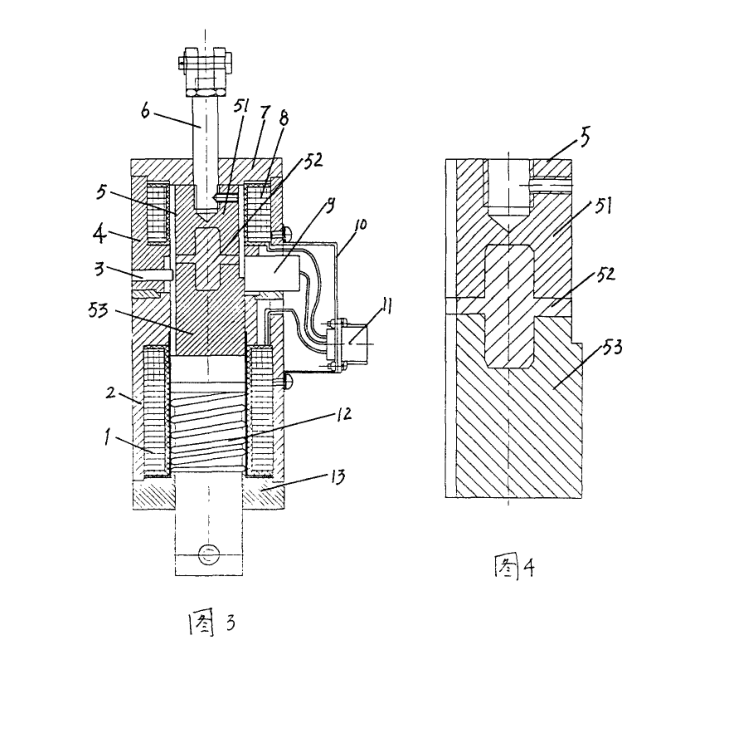

2、根據權利要求1所述的一種用作壓力機人身安全保護的快速電磁離合器，其特征在于：上鐵芯組件（5）由上段（51）、下段（53）和隔磁墊（52）三部分組成，上鐵芯組件（5）上部位加工一平面共接近開關（9）取信号用，平面背面加工有直通長槽控制軸向運動，可直線運動。
3、根據權利要求1所述的一種用作壓力機人身安全保護的快速電磁離合器，其特征在于：下鐵芯（14）上方有台階，下部套複位彈簧（12），下鐵芯（14）和複位彈簧（12）裝在低壓線圈（1）中間，複位彈簧（12）上端頂住下鐵芯（14）台階平面、下端頂住下座（13）内平面。
4、根據權利要求1所述的一種用作壓力機人身安全保護的快速電磁離合器，其特征在于：拉杆（6）與上鐵芯組件（5）螺紋配合，拉杆（6）與上蓋（7）内孔活動配合，下鐵芯（14）與下座（13）内孔活動配合。
5、根據權利要求1所述的一種用作壓力機人身安全保護的快速電磁離合器，其特征在于：高壓線圈（8）和低壓線圈（1）引線穿過殼體出線孔與航空插座（11）鏈接，接近開關（9）電源及信号線與航空插座（11）連接。
設計說明書：
本實用新型涉及一種壓力機附件，尤其是指用于腳踏闆式剛性離合器壓力機的人身安全保護的快速電磁離合器。
壓力機即沖床的安全性能十分重要。爲了使沖床操作者安全工作，專家設計了多種壓力機安全保護裝置，他們都十分有效地起到安全保護作用。但是由于在國家對壓力機的安全性能作出強制性要求之前，大量的壓力機沒有安保裝置。
本實用新型的目的在于在上述的基礎上，提供一種用作壓力機人身安全保護的快速電磁離合器，包括殼體部分、線圈部分、鐵芯部分、接近開關、複位彈簧，殼體部分爲下殼體、上殼體和上蓋，鐵芯部分分下鐵芯組件和上鐵芯，其特征在于上殼體與下殼體結合部位由殼體隔磁圈隔離，線圈部分分高壓線圈和低壓線圈，高壓線圈安裝在上殼體内，低壓線圈安裝在下殼體内。
在本使用新型中，低壓線圈産生的磁場能達到上下鐵芯吸合所需磁力的要求，而高壓線圈産生的磁場能達到上下鐵芯快速分離的要求。将它安裝在壓力機離合器的操縱機構和腳踏闆連接鏈條或拉杆中間，起到傳動過渡作用，而不改變壓力機原操作模式，不僅沒有降低工作效率，而且反應靈敏，安全保護性能可靠，可與壓力機生産廠家配套及舊壓力機安全保護改造。
