電磁離合器涉及磁力驅動離合器，具體地說是一種帶可軸向移動的摩擦面的汽車空調電磁離合器，包括有傳動輪、電磁線圈、線圈外殼及靠近傳動輪摩擦面安裝的銜鐵總成，電磁線圈安裝在線圈外殼内，傳動輪由皮帶輪和導磁輪鏈接構成，導磁輪的外端面爲摩擦面，導磁輪内部有一能容納線圈外殼并與其輪廓相吻合的空腔，該空腔的一端開口，線圈外殼位于空腔内，線圈外殼位于空腔開口處的一端固接有安裝闆。與傳統通規格的離合器相比，皮帶輪減小，轉速提高，摩擦扭矩增大，且重量減輕’且功耗小。

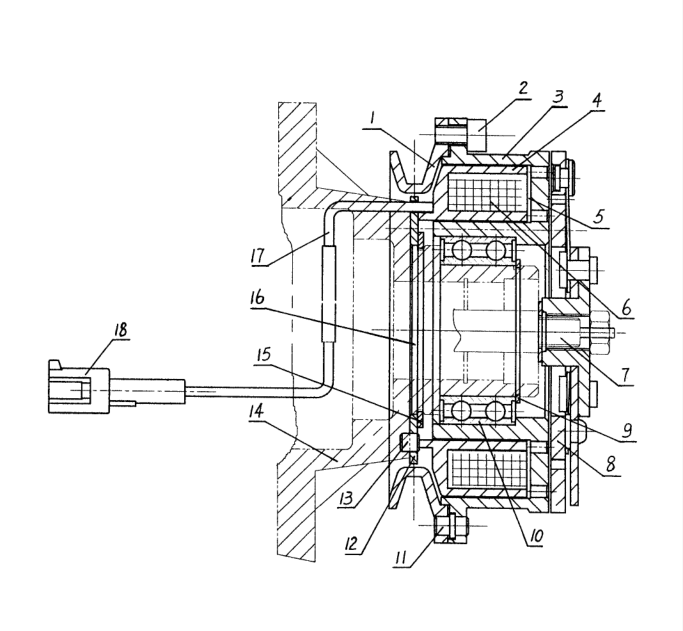

1、汽車空調電磁離合器，包括有傳動輪、接有電纜（17）和電磁線圈（6）、線圈外殼（7）及靠近傳動輪摩擦面安裝的銜鐵總成（8），電磁線圈（6）安裝在線圈外殼（4）内，其特征在于：傳動輪由皮帶輪（1）和導磁輪（3）連接構成，導磁輪（3）在外端面爲摩擦面，導磁輪（3）内部有一能容納線圈外殼（4）并與其輪廓相吻合的空腔（5），該空腔（5）的一端開口，線圈外殼（4）位于空腔（5）内，線圈外殼（4）位于空腔（5）開口處的一端固接有安裝闆（12）。
2、根據權利要求1所述的汽車空調電磁離合器，其特征在于：在安裝闆（11）的中部開有通孔（16），其上還固設有一凸台（13）。
汽車空調電磁離合器說明書：
技術領域：本實用新型涉及磁力驅動離合器，具體地說是一種帶可軸向移動的摩擦面的汽車空調電磁離合器。
背景技術：現有傳統的汽車空調離合器其主要結構爲：由傳動輪、電磁線圈總成、銜鐵總成三部分構成，傳動輪的外部輪廓帶有皮帶槽、内部有一能容納電磁線圈總成并與其輪廓相吻合的空腔，傳動輪的一端爲摩擦面。傳動輪即爲傳動部件，又是導磁部件。它的安裝組合方式爲，電磁線圈總成裝在傳動輪的空腔内且一端固定在空調壓縮機的前蓋上，傳動輪通過軸承裝在空調壓縮機的前蓋上，銜鐵總成通過鍵連接在壓縮機的主軸上并靠近傳動輪的摩擦面。其工作原理爲，汽車發動機通過皮帶使傳動輪傳動，電磁線圈通電時産生磁場，通過始終轉動的傳動輪産生電磁力，将銜鐵總成吸合在傳動輪的摩擦面上，吸合後的銜鐵總成與傳動輪同步轉動，通過摩擦扭矩帶動壓縮機主軸旋轉；電磁線圈斷電時，電磁力消失，銜鐵複位與傳動輪分離，壓縮機停止工作，傳動輪空轉。
高品質的壓縮機要求高轉速。要使離合器帶動壓縮機高速轉動，則要求離合器傳動輪的轉速提高。當汽車發動機的轉速一定時，要提高離合器傳動輪的轉速，必須減小傳動輪的皮帶輪部分的直徑，以增大傳動比。現有離合器的轉動輪在轉速提高方面受到了局限，以爲，傳動輪爲一整體，在其内置有電磁線圈，若減小傳動輪的皮帶輪部分的直徑，傳動輪的整體也相對減小，其内部的電磁線圈也必須減小，減小電磁線圈則要減小其安匝數，這樣電磁線圈的磁能也會随之減小，使離合器的主要性能指标—摩擦力矩相應下降，以至不能帶動壓縮機正常工作。另外，上述離合器的電磁線圈在傳動輪上形成的磁路較長，磁損較大，且傳動輪傳遞扭矩的摩擦面較大，相應銜鐵總成的尺寸也較大，功耗較高。
亨勁傳動設計的方案，通過将傳動輪分解爲皮帶輪、導磁輪兩部分，使電磁線圈設置于導磁輪内，這樣皮帶輪直徑的改變不受電磁線圈尺寸的影響，即減小皮帶輪的直徑時，不須減小電磁線圈的尺寸。皮帶輪直徑可減小至壓縮機前蓋所允許的尺寸。通過減小皮帶輪尺寸，使其轉速較大幅度提高，同時，由于電磁線圈避開了皮帶輪，較原有由傳動輪爲導磁體相比，現導磁輪的尺寸較小，縮短了磁路，減少了磁損，且導磁輪的摩擦面直徑也相對減小。
