具體實施方式：

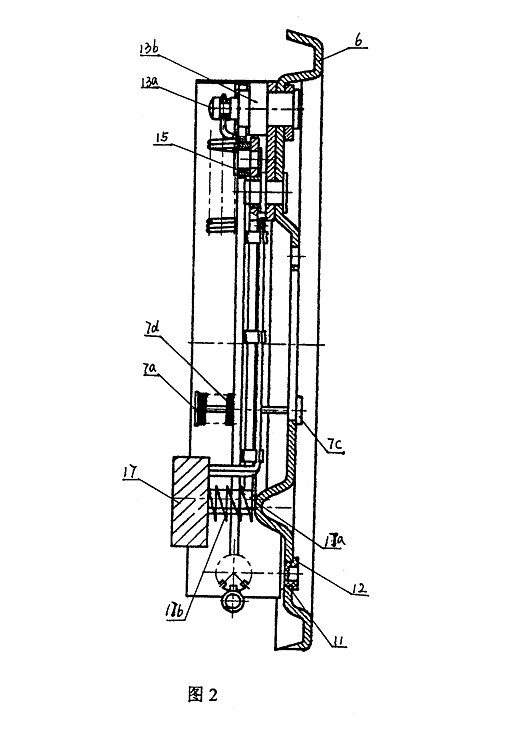

如圖1、圖2所示的本實用新型的具體實施方式中，領蹄5和與之對稱的從蹄1的脹開端端頭上分别設有對應的扮圓弧槽8，且該端端頭内側靠内圓周處還開設有向裏凹進的、彼此對應的階梯形凹台9；領蹄5和從蹄1的半圓弧槽8分别卡套于固定于底闆總成6上的固定軸13a上的兩根回位彈簧2一端聯接于固定軸13a上，另一端分别聯接于領蹄5和從蹄1上；回位彈簧2将領蹄5和從蹄1向固定軸13a拉緊，并使其上的半圓形槽弧8向固定軸13a的圓柱面貼近配合，且領蹄5和從蹄1可繞固定軸13a轉動。制動杠杆總成4鉸裝于底闆總成6上，其主動端上設有一個垂直于其轉動平面的銷軸17a，電磁鐵17可上下自由滑動地套于銷軸17a上；銷軸17a最好爲方形或其它帶有導向槽或導向齒的形狀以防止電磁鐵17轉動。銷軸17a上還套有一根電磁鐵彈簧17b，該電磁鐵彈簧17b的一端與電磁鐵17相連，另一端與制動杠杆總成4相連，電磁鐵彈簧17b還可防止電磁鐵17與制動杠杆總成4碰撞。還有一個與領蹄5和從蹄1脹開端上所開階梯形凹台9相對應的方形制動頂塊15鉸裝于制動杠杆總成4從動端上；此鉸裝方式可保證在制動頂塊15頂開領蹄5的整個過程中，制動頂塊15與領蹄5的接觸爲面接觸，當然制動頂塊15也可以固定于制動杠杆總成4上，但此時制動頂塊15在動作過程中與領蹄5的接觸則有可能爲線接觸或點接觸。領蹄5和從蹄1的調節端之間還設有一個用于連接領蹄5與從蹄1調節端。或用于調整領蹄5和從蹄1與制動鼓内圓面間間隙的調節器10。調節器10可由調節杆組件和拉緊彈簧10b組成，調節杆組件由調節螺杆10a1、調節螺套10a2和調節頂杆10a3組成，調節頂杆10a3的一端有一個向内凹陷的盲孔，調節螺杆10a1卡套于調節頂杆10a3的盲孔中，調節螺套10a2套于調節螺杆10a1的外并與其爲螺紋配合，調節螺套10a2旋轉時沿著調節螺杆10a1縱向移動，由于調節螺套10a2的一端頂在調節頂杆10a3開有盲孔一端的端頭上，因此調節螺套10a2的移動将控制調節螺杆10a1套于調節頂杆10a3的盲孔中的長短，從而控制調節杆組件的總長度，也即是控制領蹄5和從蹄1與制動鼓内圓面間間隙；調節頂杆10a3的另一端和調節螺杆10a1的無螺紋端端頭上分别開設與領蹄5和從蹄1的調節端厚度相應的卡槽14，領蹄5和從蹄1分别卡于卡槽14中，則還有一根将領蹄5和從蹄1調節端拉近于卡槽14内的拉緊彈簧10b，拉緊彈簧10b的兩端分别固連于領蹄5和從蹄1的調節端上。調節螺套10a2上設有一個可以使調節螺套10a2轉動的調節齒輪10a4用以調節調節杆組件的長度，在與調節齒輪10a4對應處的底闆總成6上，開設有用于方便撥動調節齒輪10a4的調節孔11。調節孔11上可設一膠塞12，防止外界雜質落入本裝置中。調節器10也可以僅僅是一個将領蹄5和從蹄1調節端可活動地連接一體的裝置，如分别鉸裝于領蹄5和從蹄1調節端的拉杆或僅僅是一根拉緊彈簧，但此種結構無法調整領蹄5和從蹄1上摩擦塊到制動鼓内圓柱面間的間隙，上述調節杆組件也可是其他長度可調節的結構。當領蹄5和從蹄1上的摩擦片磨損後，它們與制動鼓間的間隙将發生改變，則制動的時間将發生改變，制動位移也随之改變，爲了調整領蹄5及從蹄1與制動鼓間的間隙，使本制動器的性能穩定，調節器10應采用長短可伸縮調節的裝置。爲了保證領蹄5和從蹄1上的摩擦片與制動鼓的内圓柱面平行，領蹄5和從蹄1上分别設有将其壓緊到底闆總成6上的彈簧座杆7c，彈簧座杆7c分别穿套于底闆總成6、領蹄5或從蹄1上所開設的壓緊孔7d中，上端分别套有靠背彈簧7a，且靠背彈簧7s上端有将其壓緊在領蹄5或從蹄1上的彈簧座7b；壓緊孔7d的直徑比彈簧座杆7c的略大，以便彈簧座杆7c在壓緊孔7d内略微移動。壓緊裝置7也可以是一根一端固定于頂闆總成6上，另一端固定于領蹄5或從蹄1上拉緊彈簧；隻要該壓緊裝置7既可保證領蹄5和從蹄1調節端不會翹起，又保證在制動時領蹄5及從蹄1被脹開而發生微小的位移即可。固定軸13a的下端有一個與之固連一體的固定頂塊13b；還有一個中心孔套于固定軸13a上的蓋闆3設于領蹄5和從蹄1上端面上、回位彈簧2下，蓋闆3的作用是爲了防止回位彈簧2與領蹄5和從蹄1之間不必要的摩擦和相互作用。底闆總成6上還設有一個支承凸台16以支承制動杠杆總成4的主動端。
