技術領域：本設計涉及一種洗衣機，尤其涉及一種全自動洗衣機離合器的電磁線圈結構。
背景技術：一般洗衣機，都是通過利用洗滌劑的柔和作用和洗滌翅膀的旋轉産生的水流的摩擦作用以及通過攪拌器向洗滌物追加的沖擊作用去除附著在衣服，被褥上的污染物質的産品，洗衣機通過傳感器感知洗滌物的量和種類自動設定洗滌方法進行洗滌，或者是根據洗滌物的量和種類将洗滌水供應到适當水位後通過計算機的控制進行洗滌。
另外，已有技術的全自動洗衣機有下述驅動方式：通過介于動力傳動用傳動帶和皮帶輪将驅動電機的旋轉動力傳送給洗滌軸使攪拌器進行旋轉以及傳送給脫水軸使脫水槽進行旋轉的方式；或者通過對無刷直流電機的速度控制使脫水槽執行洗滌行程和脫水行程時以不同的速度進行旋轉的方式。
一方面，具有下述洗滌方式的全自動洗衣機的結構；既利用無刷直流電機，但是動力傳送的路徑不同，也就是說，進行洗滌時通過低速旋轉的攪拌器執行洗滌行程，進行脫水時間同時将攪拌器和脫水槽高速旋轉執行脫水行程。
本設計既利用無刷直流電機，但對洗滌以及脫水時的動力傳送路徑不同控制的離合器裝置。
下面參照圖1，對該設計的電磁離合器裝置的結構進行簡單說明。

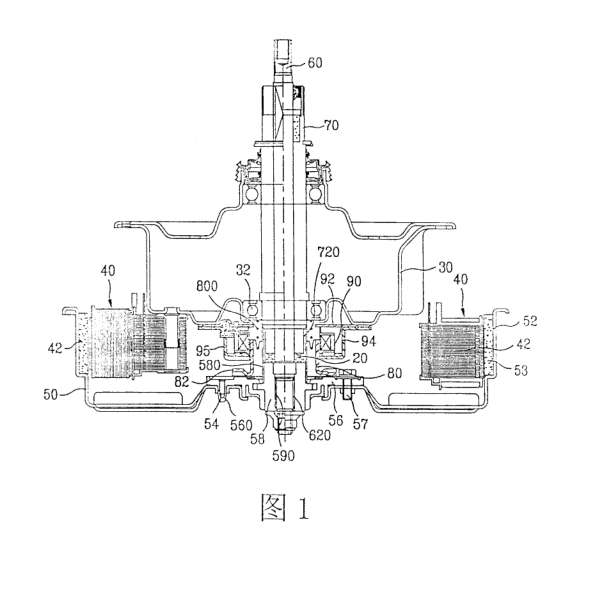

圖1是現有技術電磁離合器部的主要部分縱斷面圖。
如圖1所示，儲水槽（圖紙中沒有提示）設置在洗衣機本體的内部，儲水槽的下面固定有軸承外殼30，軸承外殼30上設置有軸承32，軸承32支撐脫水軸70.
洗滌軸60和脫水軸70同心地貫通設置在軸承外殼30内。
