一、技術領域：
本實用新型涉及電動機的輔助設備，具體地說是一種内接線式電磁制動器。
二、背景技術：
在一些使用電容運轉異步電動機作爲驅動動力，而又要求在斷電瞬間客服轉動慣量使電機快速停轉的特殊設備（如捆鈔機等）上，爲了具備上述功能，需要在異步電機上配置電磁制動器，該制動器整體與電機機體連接，制動機構與電機轉軸連接。電磁制動器線圈通電時，制動機構與電機轉軸離合，電機能正常運轉；斷電（失電）時，制動機構迅速将電機轉軸鎖住，達到使電機快速停轉的目的。
電磁制動器一般通電方式爲獨立的，在需要電機頻繁正反轉的場合，這一通電方式存在缺陷。因爲在電機換向過程中，電磁制動器沒能改變通斷電狀态，無法起到制動作用。
三、新型技術内容：
本實用新型要解決現有制動器獨立接線，在電機換向過程中無法制動的缺陷，提供了一種内接線式電磁制動器。解決上述問題采用的技術方案是：内接線式電磁制動器，包括制動器本體，所述本體的引線接至電動機分相電容兩端。
制動作用。
四、附圖說明：
下面結合附圖和實施例對本實用新型做進一步說明。

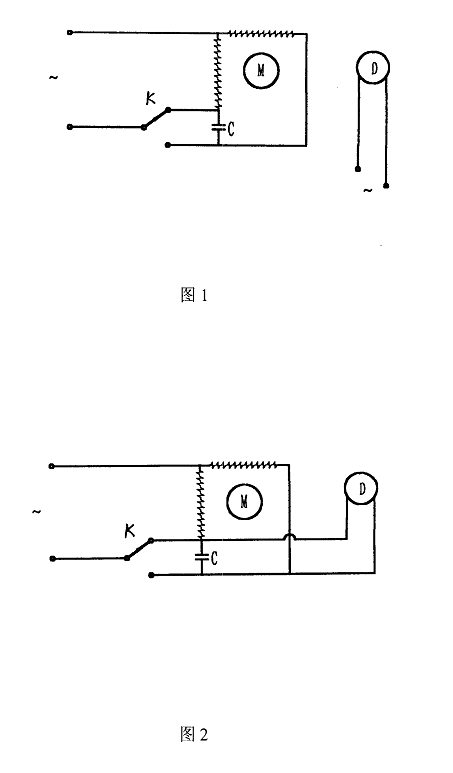

圖1是現有技術的接線圖。
圖2是本實用新型的結構示意圖。
五、具體實施方式：
圖1是現有技術的接線圖。從圖中可看出，電磁制動器本體D的引線兩端直接接到外接電源，隻在外接電源斷電時才起到制動作用。而當電動機M換向時，制動器還處在通電狀态，因而無法制動。
參照圖2，本實用新型的内接線式電磁制動器，它的引線接至電動機分相電容C兩端。在電機換向前後施加在電磁制動器上的電壓維持不變，換向瞬間制動器處于斷電狀态，而在換向過程中起到了制動作用。圖中K爲換向開關。
說明書附圖
