一、所屬技術領域
本實用新型涉及幹式單片電磁制動器的制動盤。
二、背景技術
幹式單片電磁制動器廣泛應用于機床、紡織機械、輕工機械等機械領域中。現有的幹式單片電磁制動器通常由制動盤和吸盤組成，在吸盤上裝有摩擦片，其内裝有線圈；工作時，通過吸盤内的線圈所産生的磁力，将制動盤吸至吸盤上，制動盤與摩擦片産生摩擦，達到制動的目的。可現有的制動盤均爲鑄鐵材料制成，其含碳量高，機械強度低，易破裂，耐磨性能差，在使用一段時間後，制動盤與摩擦片相接觸的表面上就會出現溝痕，既加速了摩擦片的磨損，又降低了制動力矩；此外，單純的鑄鐵制動盤，電磁感應磁場差，影響制動效果。
三、發明内容
爲克服現有技術的所存在的不足之處，本實用新型提供一種耐磨性能好、使用壽命長、制動效果好的幹式單片電磁制動器的制動盤。
本實用新型解決其技術問題所采用的技術方案是：采用現有的制動盤的結構，在其盤體與吸盤的摩擦片相接觸的摩擦面上設有噴钼層，以提高其耐磨性能和使用壽命。
上述噴钼層以0.1-0.2毫米爲宜。
制動盤的盤體由不含碳的電工純鐵制成，以提高其電磁感應性能和制動效果。
的摩擦面上增設了噴钼層，因而提高了其耐磨性能和使用壽命，并用電工純鐵制成盤體，提高了電磁性能和制動效果，且采用現有的制動盤結構和尺寸，因而置換方便，通用性強。
四、附圖說明

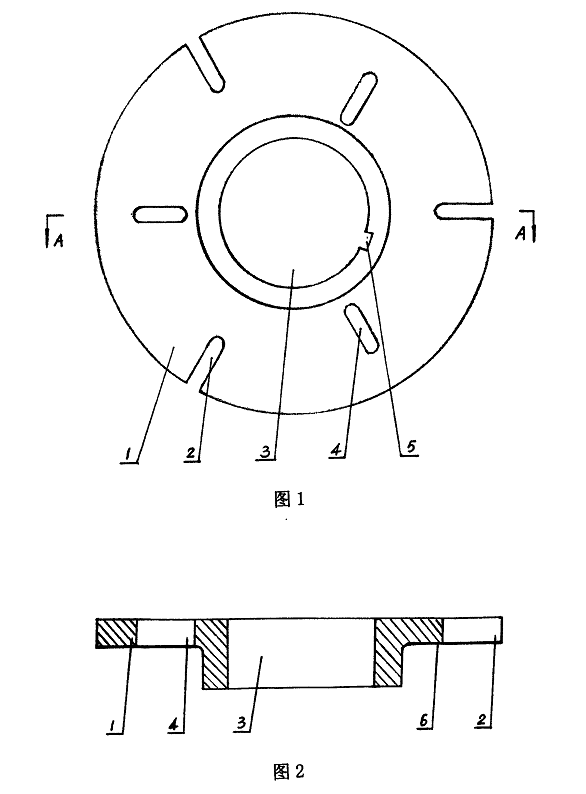

圖1爲本實用新型實施例的結構示意圖；
圖2爲圖1的A-A剖視圖。
五、具體實施方式
下面結合附圖和實施例對本實用新型作進一步詳述。
由DT4A型電工純鐵制成的盤體1的中部設有軸孔3，軸孔3上還設有鍵槽5，在盤體1上均勻地設有三隻閉口的除塵散熱孔4，盤體1的周邊均勻地設有三隻開口的除塵散熱孔2。在盤體1與吸盤的摩擦片相接觸的摩擦面上設有0.15毫米的噴钼層6，以提高其耐磨性能和使用壽命。
說明附圖
