一、技術領域
本實用新型涉及一種制動裝置，一種電磁制動裝置，特别是一種硬硬釋放交流電磁失電制動器。
二、背景技術
中國專利局1996年12月25日授權公告了一種“能軟、硬釋放解除制動的電磁失電制動器”實用新型專利，該實用新型專利的技術方案的主要技術特征是在磁轭背面增設一琵琶狀釋放闆，由兩螺釘穿過釋放闆、磁轭與銜鐵上兩螺孔連接，所述的琵琶狀釋放闆端部彎曲延伸至磁轭的外圓處設有螺孔，孔内裝有調節螺釘，鋼珠在斜槽内上下滑動，通過釋放闆帶動銜鐵左右移動，從而實現手動釋放。該實用新型存在以下幾點不足：1、硬釋放時釋放闆必須傾斜一定的角度，易造成螺釘彎曲而失效；2、磁轭材質很軟，鋼珠在斜槽内滑動易造成磨損，以緻手動釋放失效；3、硬釋放必須借助六角扳手。
三、發明内容
本實用所要解決的技術問題是：手動硬釋放易失效的技術難題。
本實用新型解決上述技術問題的技術解決方案是：
一種硬釋放交流電磁失電制動器，包括失電制動裝置和硬釋放裝置，其特征在于：磁轭的左側設有底托，底托的中心設有一圓孔，孔内設有凹、凸楔塊，螺釘依次穿越凹、凸楔塊、底托、磁轭與銜鐵組件連接；所述的凸形楔塊的兩側分别設有硬釋放螺栓和複位彈簧。
點：
1、凸形楔塊作用于凹形楔塊通過螺釘平行拉動銜鐵組件不會造成螺釘彎曲而失效；
2、凹凸楔塊與材質較軟的磁轭之間無摩擦運動，硬釋放工作不會導緻磁轭的磨損；
3、使用壽命長；可靠性高。
四、具體實施方式
附圖說明：

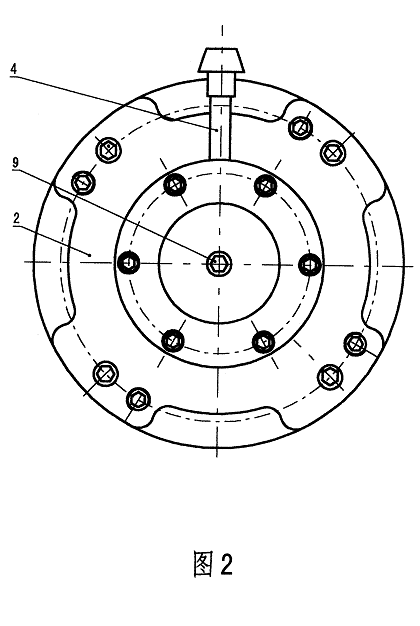

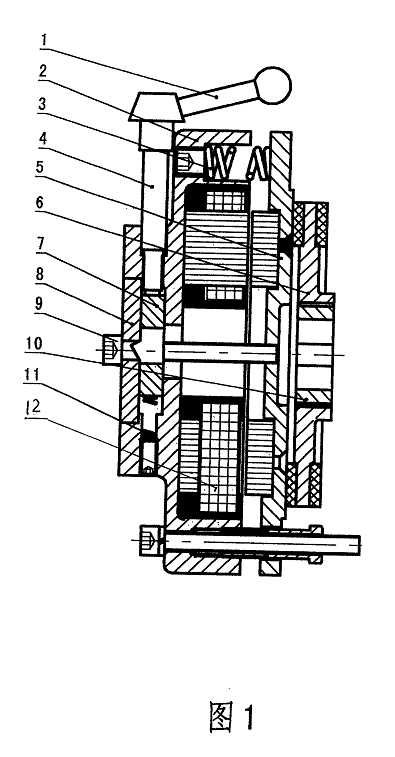

圖1和圖2爲本實用新型的一個非限制性實施例的結構示意圖，其中圖1爲主視圖（剖視圖），圖2爲左視圖。
實施例：
由于手動硬釋放用力較大，往往要借助于扳手之類的工具，手邊又找不到，使用十分不便，因此本實用新型增設了一個重要附加技術特征，該特征是：硬釋放螺栓4的外伸端設有旋轉把手1（參見圖1）。
本實用新型是用十分方便，手動硬釋放時，順時針旋轉把手1，驅動硬釋放螺釘4推動凸形楔塊7克服複位彈簧11的彈力下移，凹形楔塊8通過依次穿越凹楔形塊8、凸楔形塊7、底托2、磁轭12的螺釘9拉動銜鐵組件5左移，從而使銜鐵組件5與制動盤組件6分離，解除制動；逆時針轉動手柄1，凸形楔塊7在複位彈簧11和主彈簧的聯合作用下複位，主彈簧3推動銜鐵組件5壓緊制動盤組件6，産生制動力矩，重新進入制動狀态（參見圖1和圖2）。
法十分簡單，隻要将電機或其它動力設備的傳動軸穿套在齒輪套10内，将整個制動器固定在電機的後端蓋或動力設備的法蘭上即可。
說明附圖
