（1）技術領域
本設計涉及一種電磁制動器，尤其是一種用于腳踏闆式剛性離合器新舊沖床的人身安全保護裝置。
（2）技術背景
目前，被廣泛使用的中小型沖床存在著生産安全保護方面的問題，而沖床安全保護器作爲單一産品早在20世紀90年代初期就已出現在市場上。而當前市場上主要存在的該類産品有兩種：一種采用在動力杆上安裝快速電磁離合器實現制動，另一種則依靠動力軸上靠近動力輪處加裝齒輪，用卡頭卡主齒輪齒的方法來實現制動。但是經過實地考察及對沖床使用廠家的問卷調查，以浙江爲例，發現實際使用這兩種産品的沖床數占總沖床數的比例不足5‰。究其原因主要在于保護器的制動方面存在如下問題：
1、制動部件的制造成本高
對于齒輪式的保護器，制造齒輪的工藝技術要求高，而且爲了能瞬間使慣性如此大的動力軸制動，對齒輪的材料強度要求很高，一般的材料實現不了，勢必增加産品自身的制造成本。
2、齒輪式的保護器是沖床生産廠家自己在制造沖床時直接就做上去的一種新型的沖床，對于已有的正在使用中的沖床不合适。
3、靈敏度不高，影響工作效率
沖床上。通過對安裝這種保護器的沖床進行觀察發現，制動器在解除制動後，工人至少要連續踩兩下踏闆，才能使動力杆工作，影響了工作效率，而且一旦離合器出現故障，會影響沖床的正常工作，用戶不能接受。
（3）發明内容
本實用新型旨在提供一種安全可靠、效率較高、安裝簡單、成本低廉的新型制動器——快速電磁制動器。
本實用新型設有電磁鐵和吸盤，吸盤設于電磁鐵的下方。
使用時，電磁鐵安裝在制動裝置的腳踏闆上方的沖床壁上：吸盤固定在腳踏闆上，制動裝置的拉簧的一端固定在腳踏闆上，拉簧的另一端固定在沖床壁上。若吸盤自身的重量過大，對腳踏闆造成的影響不能忽略時，則應将腳踏闆上的拉簧倔強系數适當增大。
電磁鐵最好設有殼體。
經試驗，本實用新型與現有沖床安全保護器的制動部件相比有以下優點：
1、成本低：
本實用新型不僅結構簡單，而且有些部件比如電磁鐵是市場上很成熟的産品，更重要的是該實用新型的安裝與維護簡單方便。
2、不影響工作效率：
由于本實用新型是常開式的，在解除制動後，不影響沖床的正常工作，而且在該制動器出現故障時，也不會影響沖床的正常工作。
3、靈敏度高：
快速電磁制動器電路從通路到制動時間T≤15ms。
（4）附圖說明

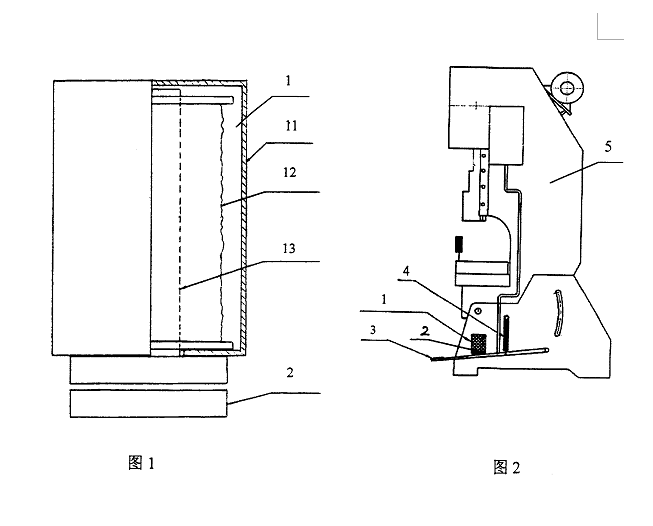

圖1爲本實用新型實施例的結構示意圖。
圖2爲本實用新型實施例的使用示意圖。
（5）具體實施方式
如圖1、2所示，本實用新型由電磁鐵1和吸盤2組成，吸盤2設于電磁鐵1的下方。使用時，電磁鐵1安裝在制動裝置的腳踏闆3上方的沖床5壁上；吸盤2固定在腳踏闆3上，制動裝置的拉簧4的一端固定在腳踏闆3上，拉簧4的另一端固定在沖床5壁上。電磁鐵1設有一個殼體11，殼體11既保護了電磁鐵1的線圈12和鐵心13又便于安裝，還可防止因意外漏電帶來的危險。對于吸盤，爲了便于安裝，應根據腳踏闆的形狀做成合适的形狀，而且應在實現所需功能的前提下，盡量減輕其重量。
本實用新型的工作過程是：當快速電磁制動器通電後，電磁鐵1立刻産生磁力（磁力的大小應根據沖床的型号而定，一般在100~250N），吸引吸盤2，使腳踏闆3不能動作，從而達到制動的目的。
