技術領域：
根據第一節第二節所述，本設計涉及一種電磁離合器，更具體地說，本設計涉及的是電磁離合器磁轭中的電連接結構。
背景技術：

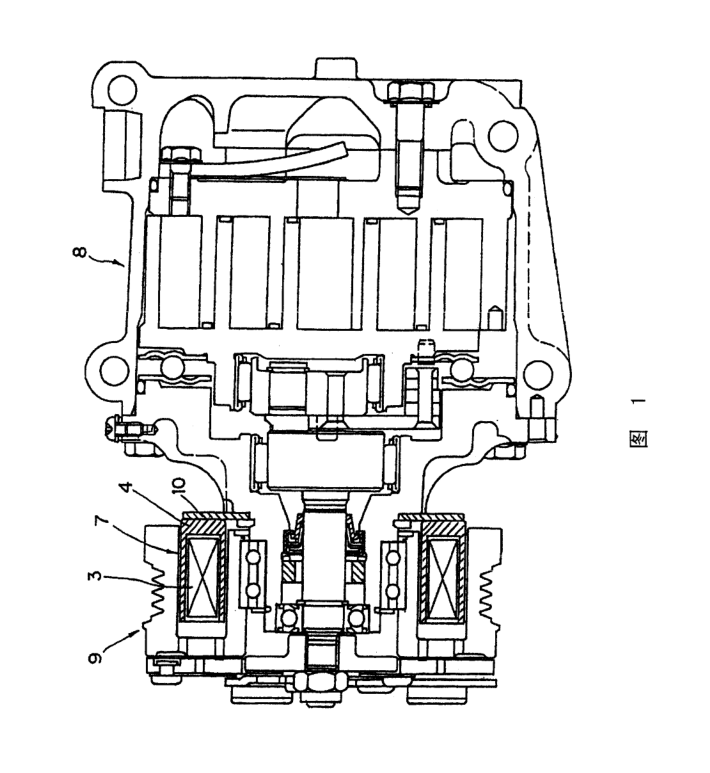

圖1示出了裝有電磁離合器9的汽車空調壓縮機8。電磁離合器9控制驅動源和壓縮機8的驅動軸之間的連續與脫開。
磁轭7是電磁離合器9的一個重要部件。磁轭7包括環形殼體4和線圈組件3.線圈組件3安裝在環形殼體4的圓槽中。環形殼體4的底部通過闆10固定在壓縮機8的本體上。

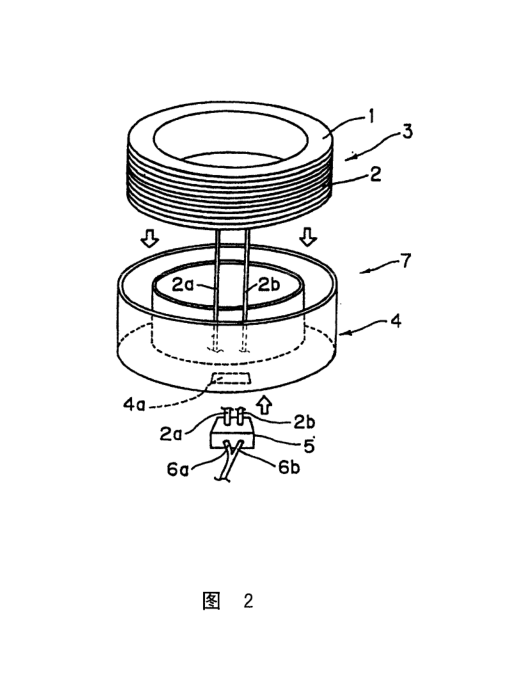

圖2是磁轭7的分解透視圖，線圈組件3包括線圈管芯1和纏繞在線圈管芯1上的線圈2.線圈2具有接線端部分2a、2b。在環形殼體4的一部分底部上設有矩形通孔4a.線圈組件3插入到環形殼體4的圓形槽中，線圈2的接線端部分2a、2b穿過通孔4a，并與連接器5相通，在連接器5中，線圈2的接線端部分2a、2b分别與外部導線6a、6b電連接。連接器5固定在環形殼體4上，連接器5的一部分安裝在通孔4a中。
如圖3所示，連接器5包括殼體5a和蓋5b。通過将闆10的卡釘部分10a嵌入到殼體5a的卡釘接受部分5c中，就可将殼體5a固定到環形殼體4的底部。蓋5b具有未示出的鈎，殼體5a具有未示意出的鈎接受部分。通過使蓋5b的鈎與殼體5a的鈎接受部分相接合，就可将蓋5b固定到殼體5a上，在本設計中，連接器5包含在磁轭7的範圍内。
圖4示意出了外部導線6a、6b與線圈2的接線端部分2a、2b之間的一種已知的電連接結構，如圖所示，外部導線6a通過一種壓接觸頭20與線圈2的接線端部分2a電連接。另一個外部導線6b也通過同樣類型的一種壓街觸頭20與線圈2的另一個接線端部分2b電連接。安裝時，必須要将外部導線6a端部去掉一定的長度的絕緣皮，以便于露出芯部導線6d。芯部導線6d穿過壓接觸頭20的嵌入部分20a之後，嵌緊該嵌入部分20a。由此而使外部導線6a與壓接觸頭20形成電連接。壓接觸頭20具有切縫20b，垂直于外部導線6a布置的線圈2的接線端部分2a被壓入到該切縫中。由此而使壓接觸頭20與線圈2的接線端部分2a形成電連接。通過這種方式，外部導線6a、6b通過壓接觸頭20與線圈2的接線端部分2a、2b形成電連接。
如上所述，在此連接結構中，需要三次過程才能将外部導線6a、6b和線圈2的接線端部分2a、2b連接在一起，也就是，a将外部導線6a端部上的絕緣皮去掉一定的長度并露出芯部導線6d，b将露出的芯部導線6d插入到嵌入部分20a中并嵌緊該嵌人部分20a,c将壓接觸頭20壓入到殼體5a中，從而将線圈2的接線端部分2a插入到壓接觸頭20的切縫20b中。由此，這種普通的連接外部導線和線圈的接線端部分的方法需要多個步驟來進行安裝，缺點是安裝成本較高。
由此，尚有對磁轭7的連接器5中的外部導線6a、6b好線圈2的接線端部分2a、2b的電連接結構進行改進的餘地。
