延續第五節，在第一側闆11f的兩個外側設有傾斜凸起11j。如圖7b所示，當觸頭元件11的第一側闆11f的端部11f1和11f2達到殼體5a的槽5f的底部表面5f‘時，由于側壁5f''和傾斜凸起11j之間相互接觸，從而觸頭元件11産生變形，并使端部11f\的入口寬度與原始尺寸相比變窄了，從而可避免芯部導線6a''從切縫11g的窄的部分11i内脫出，通過這種方式，就可使外部導線6a的芯部導線6a’‘與觸頭元件11的切縫11g的窄的部分11i的側邊11i'、11i\保持可靠的接合。

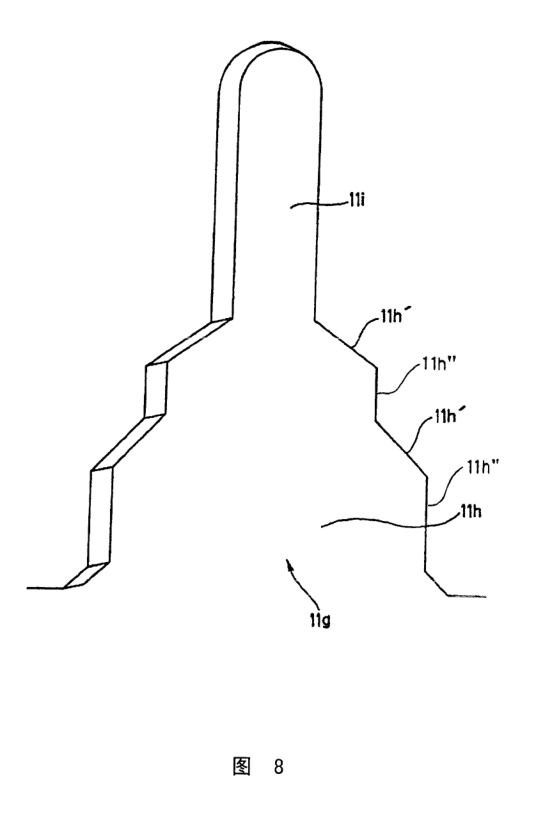

圖8示意出來切縫11g的寬的部分11h的另一種形狀、寬的部分11h包括多個傾斜部分11h'和多個豎直部分。從切縫的入口到其内部，切縫的寬度逐漸并逐漸的減小，通過這種形狀，多個傾斜部分逐漸和逐級地切人到外部導線的絕緣皮中，從而多個傾斜部分可較爲容易地切入到外部導線的絕緣皮中。

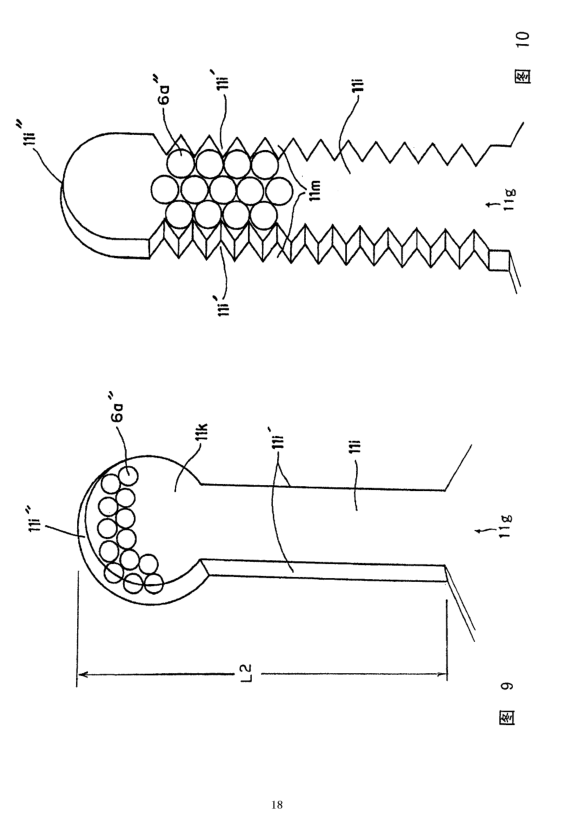

圖9示意出力切縫的窄的部分的形狀的另一個實施例，窄的部分的端部邊緣處設有一個圓形延伸的空間。當芯部導線進入該空間時，芯部導線分布到該空間中，從而使芯部導線很難沖其中脫出。通過這種形狀，可減小切縫的窄的部分的深度。
圖10示意出了切縫的窄的部分的又一種形狀。在兩個側闆上設有鋸齒，由于芯部導線與鋸齒的多個齒尖相接觸，因此，與先前相比，兩者之間具有更大的接觸面積，通過這種方式，可提高芯部導線與觸頭元件11之間電連接的可靠性。

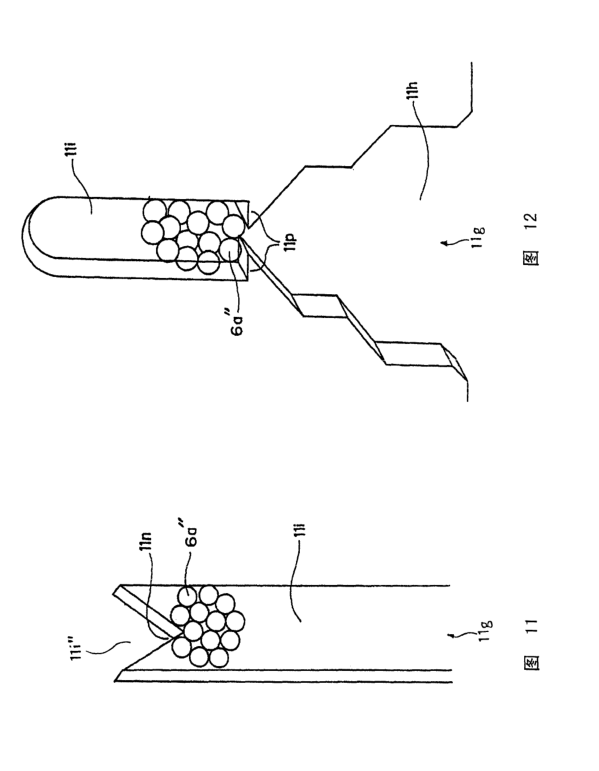

圖11示意出了切縫的窄的部分的另一種形狀。在窄的部分的端部邊緣設有指向切縫入口的齒。由于齒刺入到芯部導線中，因此，與前者相比，可在芯部導線和觸頭元件之間獲得更大的接觸面積。通過這種方式，可提高芯部導線與觸頭元件之間電連接的可靠性。
圖12示意出了切縫的窄的部分的另一種形狀，在窄的部分的入口部分處設有一對相對伸出的凸起，在芯部導線進入窄的部分之後，通過凸起的作用可防止芯部導線從其中脫出。通過這種形狀，可使芯部導線牢牢地保持在切縫的窄的部分中。
總之，本設計的主要特點如下。通過本設計，可省去從外部導線的接線端部分上揭去絕緣皮的過程。通過本設計，還可省去嵌入傳動壓接觸頭的過程，且通過本産品，在一個過程中就可将外部導線、二極管引線以及線圈接線端部分三種都進行連接。
盡管上面結合優選實施例對本産品進行了詳細的描述，但本産品并不局限于此。
