本設計是關于紡織行業清棉系統中打手機件的慣性安全制動裝置。
紡織行業清棉系統中“刀片、梳針”打手機件較多，其刀口、針齒鋒利，轉速高，動能大，當機器操作需要停車時，由于慣性作用，在電機斷電後打手仍能持續轉動15~30秒，操作工必須等機器停穩後才能開啓打手罩門進行清理工作，若稍有不慎，打開罩門就會發生人身事故，輕者斷指，重者斷臂，造成終身殘疾。
對此，目前紡織廠普遍采用機械式安全聯鎖裝置，它是通過機械連杆和行程開關聯動，實現機構的聯鎖，它起到一定的安全防護作用，但由于機械連杆長，接點多、易損壞等缺點，使這種裝置的靠考慮達不到“危險點”的控制要求，軋傷事故仍常有發生。因此，它是消極的安全聯鎖裝置，其它的制動方式如電容式能耗制動，因有時電流過大要燒壞電機，不實用；磁粉制動器雖制動迅速，但時間長了磁粉會氧化，制動力矩下降，制動時間加長而失去作用；機械抱閘式制動會産生火花，本身就存在不安全因素。因而打手機件是紡織行業發生工傷事故長期沒有徹底解決的“老虎口”。
本設計的目的是要提供一種采用電磁感應原理的安全耐用的打手機件慣性制動裝置，它能在機器電機停電後迅速、可靠地制止打手機件的慣性轉動。
按照本設計提出的打手機件電磁制動器包含有固定的磁轭組件（5）及其供電控制電位（16），通過彈簧墊片（12）與轉動機件（8）相聯接的銜鐵（6），固定在此而組建端部并與銜鐵靠得很近的非金屬摩擦盤（13）等，它采用了電磁感應原理，實質上可以看成一個無觸點的特種“電磁繼電器”，其特征在于磁轭組件（5）固定不動，銜鐵（6）通過彈簧墊片（12）與轉動機件（8）相聯接而跟随一起轉動，當電機（1）停電時，通過供電控制線路（16）将電流輸送給磁轭線圈，産生強大磁場，把靠得很近的銜鐵吸牢，依靠銜鐵與磁轭組件端部非金屬摩擦盤（13）之間的摩擦力矩迅速制動旋轉機件的慣性轉動，然後，控制線路自動切斷線圈電流，銜鐵受彈簧墊片的反作用力而與磁轭組件脫開，電機再次啓動将不受阻擋。

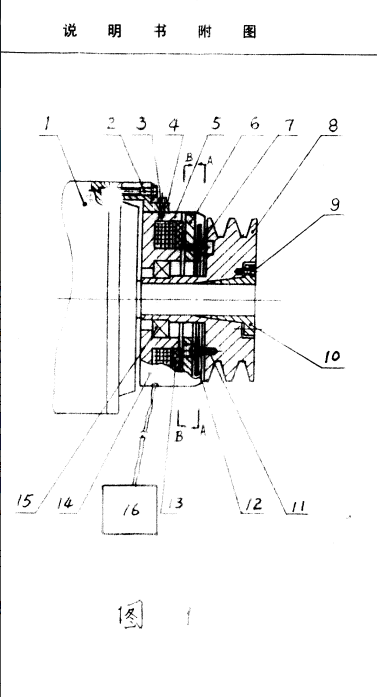

圖1中：（1）爲電機，（2）（3）（9）爲螺栓，（4）爲支架，（5）爲磁轭組件，（6）爲銜鐵，（7）（11）爲螺釘，（8）爲皮帶輪，（10）爲錐形緊固套，（12）爲彈簧墊片，（13）爲非金屬摩擦盤，（14）爲外罩，（15）爲滾動軸承，（16）爲供電控制電路。
由于本設計采用的非金屬摩擦盤具有較大的摩擦系數，加上磁轭組件對銜鐵的強大的電磁吸力，會産生極大的制動力矩，因而打手機件能迅速、可靠地制動，有效地消除因打手機件慣性轉動而發生的工傷事故。同時，磁轭組件采用安全電壓（<36V）供電，非金屬摩擦盤不會産生火花，消除了使用中的不安全因素。另外，磁轭組件僅在需要制動時通電，所以它很省電。
下面以附圖表示的實施例來進一步說明本設計。
附圖1時本設計一個實施例的結構及安裝示意圖；
附圖2a是沿圖1A-A線的剖視圖；
附圖2b是沿圖1B-B線的剖視圖；
附圖3a、b爲本實施例中錐形緊固套的結構主視、左視圖；
附圖4a爲本實施例的供電控制電原理圖；
附圖4b爲與圖4a中2J-1同線包與觸點的電磁繼電器。
