一種圓盤式電磁制動器(二)

發布時間:2016年10月02日

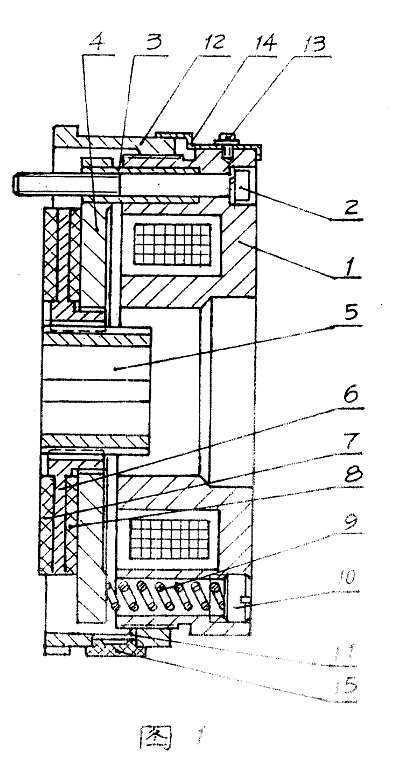

             圓盤與銜鐵之間構成第二摩擦副,這也是二者可以直接構成;或者是在二者之間選擇其中之一如圓盤8處再鑲嵌個摩擦片構成。制動作用力及其調節機構是在磁轭壁上與連接用孔錯開制有48個圓周均布的帶有絲扣端部的通孔,孔内各裝個技術條件基本相等的螺旋式彈簧9,簧一端頂著銜鐵側面,另一端與能夠給予可調壓力的頂絲10接觸所組成。氣隙調整裝置是于筒壁11處即所說工作氣隙延長線上設有檢測孔的圓筒形護罩12上,一端外圓凸部制有供操作用的開口和刻度标記,另一端圓周均布制有供定位用的開口,内圓制有連接磁轭的絲扣。磁轭外圓上适當位置制個軸向絲孔,用螺絲13将近似圓形的卡闆14固定,該闆一端部壓著護罩外圓,折彎處拤于護罩定位用開口内,另一端部的直角折彎折于磁轭側面上,檢測孔上還戴有防塵帽15
工作情況是這樣的,設備開動以前電磁線圈先行通電,産生磁場,固定的磁轭吸動銜鐵沿導套與轭面結合,同時壓縮諸彈簧,此時摩擦圓盤由受壓狀态變爲自由狀态,沿齒套的齧合齒向銜鐵方向略有滑動。兩個摩擦副處于分離或基本分離狀态。開動設備,傳動軸、齒套和摩擦圓盤同步旋轉。當需要設備停止運行時,對設備主電機和電磁線圈同步斷電,磁場消失,依靠彈簧恢複初态的彈力作用,均勻而快速地将銜鐵、摩擦圓盤一并頂向機殼或固定闆,三者結合在一起。此時彈簧形成的正壓力仍作用于銜鐵側面上,兩個摩擦副所産生的制動力矩克服設備慣性後即設備經瞬時緩慢轉動後停止運轉且長久保持制動狀态,直至再次啓動。

調整問題,制動力矩的調節是借助制動作用力調節機構,旋擰頂絲對彈簧有不同的壓力,使彈簧所形成的正壓力關系著制動力矩的大小而實現調節。氣(間)隙調整是指工作氣隙過大時的氣隙調整問題,先打開防塵帽,借助檢測孔測得間隙數據,松開螺絲13及其它相關件。參照刻度标記旋擰護罩,磁轭端面至機殼或固定闆之間距離縮小,即工作氣隙減小。調至間隙符合規範後,将卡闆裝拤在護罩對應的另一個開口内,再戴好防塵帽。
