下面結合附圖對本設計實施例加以叙述：
圖1所示部分爲定子1、轉子2及構成制動器的端蓋電磁鐵3、電磁線圈4、銜鐵摩擦盤5、制動輪6、釋放壓闆7、釋放旋鈕8、摩擦盤複位彈簧9、壓闆複位彈簧10、觸片11、觸釘12、觸杆13。在不通電時，銜鐵摩擦盤5在彈簧9的作用下，壓緊在制動輪6的端面上，此時摩擦盤5與電磁鐵3端面間保持一個間隙；通電後，電機轉子2啓動的同時，電磁線圈4所通過的電流使電磁鐵3産生磁力，克服彈簧9的作用而将銜鐵摩擦盤5吸離制動輪6，此時制動輪6處于自由狀态，電機轉子2可無阻轉動；當斷電時，電磁鐵3的磁力即消失，于是彈簧9将摩擦盤5迅速推向制動輪6，使轉子2迅速制動。從圖中可知電機的定子1與轉子2同長，電磁鐵3即是電機端蓋，電磁鐵3與銜鐵摩擦盤5之間無任何傳動機構，而是直接沿軸向發生磁力作用。
當需人互釋放制動器時，隻要轉動旋鈕8，使觸片11頂壓到壓闆7上的觸釘12上，則整個壓闆7即沿軸向左移，其上的觸杆13就會将摩擦盤5頂離制動輪6，使轉子2可自由地人互轉動。當旋動旋鈕8使觸片11脫離觸釘12時，壓闆7即在彈簧10作用下自動複位，觸杆13亦脫離了摩擦盤5。

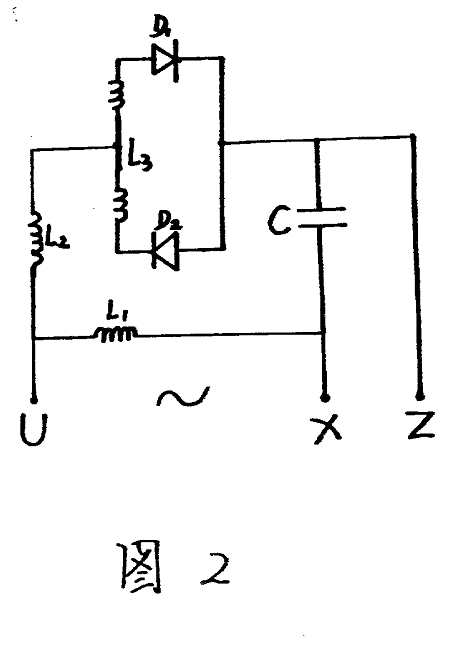

圖2中示出電機工作原理圖，其中L1、L2分别爲電機主、付繞組，L3爲用于控制制動器的電磁線圈，L3的兩端頭分别串接著方向相反的整流二極管D1、D2，L3的中間抽頭與付繞組L2相串接，D1、D2的另一端都與電容C相接；電磁線圈L3的結構，可以保證：當在U-X（或U-Z）之間加以交流電源時，電機繞組L1、L2流過的仍是交流電流，而電磁線圈L3上流過的則是全波脈動直流電流。
