本設計涉及到一種制動器用電磁鐵，屬于電動機的控制設備類。
線性電動機用的電磁鐵大多用矽鋼片鐵芯線圈，耗電多且噪音大，且很笨重。
本設計的目的是提供一種大大降低電耗、重量，無交流噪聲的制動器用電磁鐵。
本設計的目的是通過下述方式實現的，本制動器用電磁鐵包括電磁鐵及其電子控制保護電路，電子控制保護電路包括電磁鐵線圈用整流電路和繼電器電路。
本設計的優點在于：1、電能利用率高，比現有同類産品提高90%以上；2、功率因素高，比現有同類産品高0.7，達到0.95以上；3、自重輕，與自重40KG的MZD1-300相比，它隻有10KG（同一等級），大大減輕自重量，節省材料，安裝維修方便；4、振動小，無交流噪音；5、連續工作不燒壞線圈，通電率爲100%，動作頻率高，線圈不發熱；6、控制器自動保護，安全可靠。

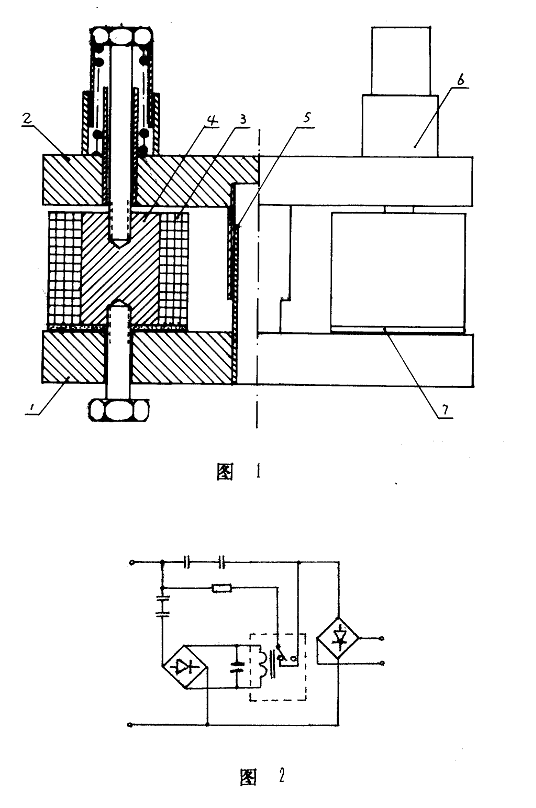

本設計的實施例由附圖給出，附圖1爲電磁鐵的結構示意圖，途爲電子控制保護電路原理圖，下面結合附圖說明本設計。參見附圖，本設計包括電磁鐵和電子控制保護電路，電磁鐵包括定鐵1、動鐵2、兩線圈3及線圈鐵芯4。兩線圈裝在定鐵或動鐵上，定鐵和動鐵上裝有滑套5，動鐵上還裝有與兩線圈配用的緩沖裝置6，定鐵和兩線圈間由非磁化材料層7，該非磁化層不厚于1.2mm即可，電子控制保護電路包括電磁鐵線圈用整流電路，和繼電器電路，整個裝置裝在通用制動器上。制動器頂杆套在滑套内，其工作過程如下：當電動機啓動時，電子控制保護電路也通電，經整流電路後輸出較高直流電壓，兩鐵芯線圈同時獲得同等電壓和電流，産生強大磁場，使動鐵吸合而推動制動器頂杆，打開抱閘，電動機即可運轉，動鐵吸合即與線圈鐵芯形成閉合磁路，磁阻将第，磁場強度大大加強，而電磁鐵隻需維持相應磁力即能可靠地工作。爲了節約電能，時間繼電器動作，接通電容降低線圈電壓而維持在能可靠工作的電壓範圍内。當電動機斷電時，電子控制保護電路同時斷電，磁場消失，動鐵在緩沖器等的彈簧作用下複位，松開頂杆，抱閘即抱緊電動機軸而制動。
