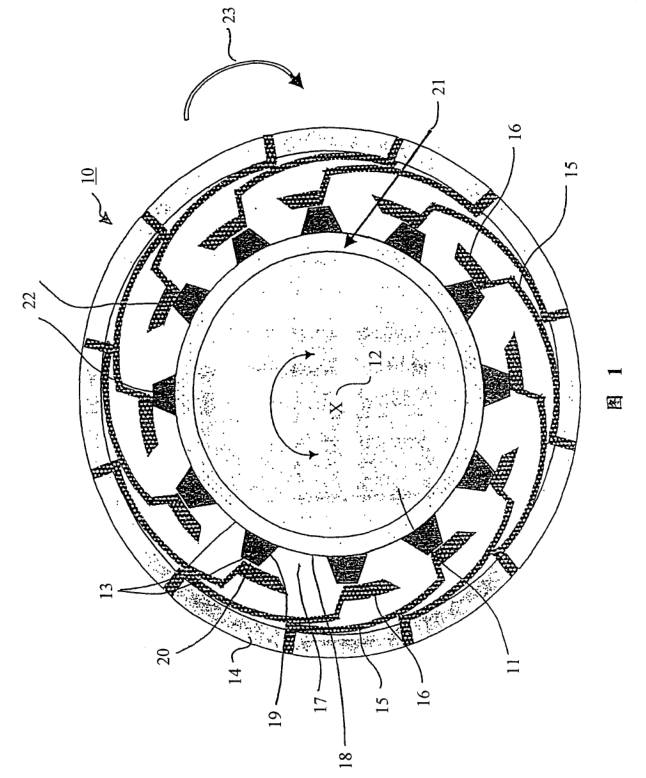

電磁離合器具體實施方式：參照圖1，圖中示出了一個實施例中開啓位狀态的電磁離合器10的端面圖。電磁離合器沿轉軸延伸，該轉軸垂直于圖1所示的平面，離合器包括一轉子，其上纏有線圈，纏有線圈的轉子具有一圓周外表面，該圓周外表面由若幹齒形元件形成，該齒形元件均勻分布于轉子的圓周上，在每兩個相鄰的齒形元件之間形成一凹槽，該凹槽具有一底面18和由齒形元件的一側面形成的漸高側面，漸高側面彙合至齒形元件的頂面。轉子被一圓筒形元件所環繞，該圓筒形元件也繞轉軸旋轉。在圓筒形元件的内表面均勻分布著固定在其上的若幹彈性薄闆元件，各薄闆元件設有一插入部分，該插入部件的幾何形狀能夠接合在凹槽内，特别是各插入部分的形狀能夠與底面，漸高側面和頂面适配相接。在圖1所示的實施例中，電磁離合器爲開啓位狀态，其中圓筒形元件按箭頭所示的順時針方向旋轉。由于旋轉，同時線圈又未通電，插入部分就不會受到電磁力的吸引，此時插入部分受離心力作用和旋轉中的齒形元件作用從凹槽中脫離出來。因此，電磁離合器也就不再傳送動量和旋轉位移。

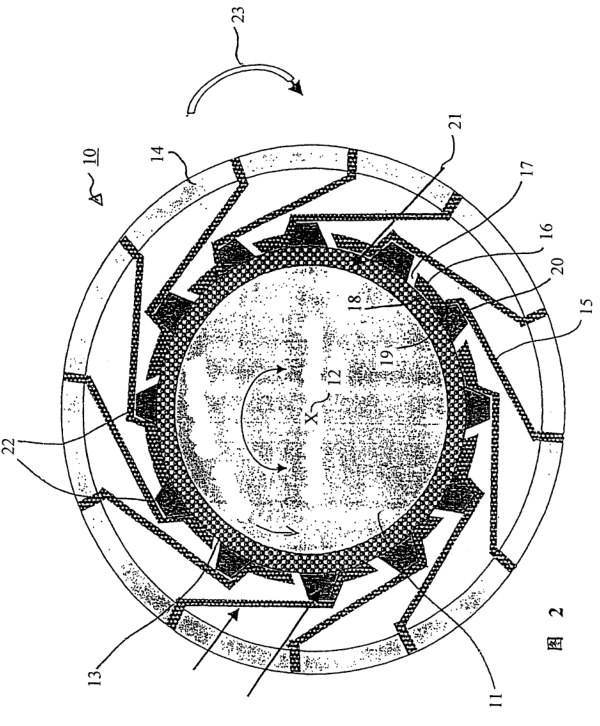

圖2示出了與圖1相同的電磁輻射闆離合器處于關閉位或接觸位狀态下的端面圖，其中各薄闆元件的插入部分接合于轉子的凹槽内。插入部分與底面和漸高側面适配相接，在此關閉位或接觸位狀态中，離合器能夠将作用在轉子上的扭矩或動量傳送至圓筒形元件上，受線圈産生的電磁力作用，插入部分被保持在凹槽内，處于接觸位，爲了增加線圈的磁通量，插入部分含有一種磁力材料，預壓各薄闆元件，從而既便沒有電磁力作用在該薄闆元件上，它也可在機械力的作用下被置于凹槽内。

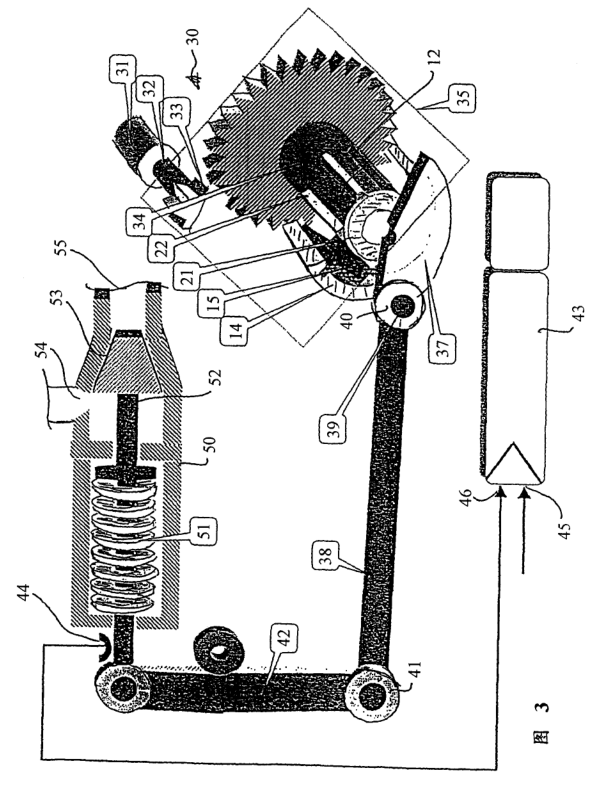

圖3示出了與閥門相連的機電緻動器的局部端面示意圖。優選地，閥門是蒸汽渦輪機的控制閥，緊急關閉閥，或控制關閉組合閥，用以調節導入蒸汽渦輪機的一次蒸汽。閥門包括蒸汽入口和蒸汽出口，二者之間設置蒸汽座，閥門還包括閥門活塞，受閥門彈簧的彈簧力作用，其一端安置于閥門座以關閉閥門。這意味著，閥門入口的閥門出口之間的流體連接被阻斷。利用施加于閥門活塞上的一作用力，可克服由閥門彈簧施加的力，這使得閥門活塞以受控方式沿軸向運動，直至閥門的開啓位，從而調節通過閥門的蒸汽量。
爲了使閥門活塞以受控方式進行運動，将其與機電緻動器連接。機電緻動器包括具有電機軸的電機和多級傳動裝置，該多級傳動裝置設有傳動軸，該傳動軸與圖1和圖2所示電磁離合器的轉子以剛性方式連接。在圖示實施例中，轉子和傳動軸這二者實際上形成了一個軸。在轉子上均勻分布著若幹沿轉軸延伸的齒形元件。轉軸爲轉子和傳動軸的對稱軸，轉子由内表面載有薄闆元件的圓筒形環繞。該圓筒形元件至少部分浸入貯油器中，其外表面可設置一些翅片或其他阻尼元件，圓筒形元件與具有曲柄翅片的曲柄盤采取壓配方式，尤其是剛性方式進行連接，在此曲柄翅片上，推杆的一端與曲柄盤相連，而其另一端與搖臂相連，搖臂的一邊與推杆相連，而另一邊與閥門活塞相連，與推杆相連的搖臂杆的臂長大于閥門活塞相連的搖臂杆臂長。由于搖臂杆的作用，作用于推杆上較小的力産生了一個作用于閥門活塞上的較大的力。以克服關閉位閥門彈簧的彈簧力，因此爲了調節蒸汽量實際上是指移動閥門活塞，電磁離合器隻須傳送比不設搖臂時小一些動量，這使得能夠制造出節省空間的電磁離合器和緻動器。
