以下結合附圖和一個最佳實施例方案對本設計進行進一步詳細描述。
附圖說明：

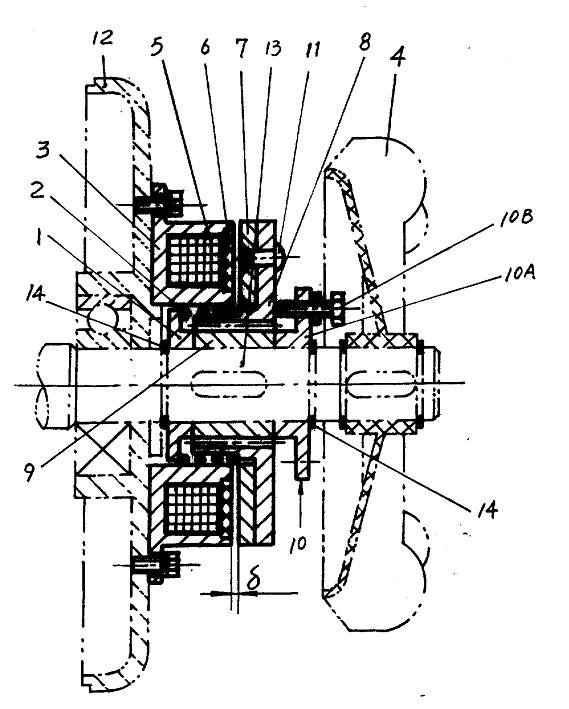

說明書附圖爲本設計的一個最佳實施例的結構示意圖；圖中同時顯示出本設計的具體結構和使用狀态；圖中雙點劃線所顯示的爲與本設計匹配的電動機的局部結構。
實施例
參見附圖，磁轭3和設在其内的激磁線圈15以及嵌設在磁轭3端面上摩擦片6參照附圖實施。
參照附圖，磁轭3的中心孔内從左到右依次設有環形内擋塊1、花鍵套9和可調外擋塊10；該可調外擋塊10由外擋塊10A和穿設在所述外擋塊10A邊緣上的氣隙調節螺釘10B所構成。
參見附圖，圓柱形壓縮螺旋彈簧2也設在磁轭3的中心孔内，其外徑與磁轭3的中心孔間隙配合；圓柱形壓縮彈簧2夾在内擋塊1和聯結8之間，其左端由内擋塊1軸向定位，右端抵推著聯結8；聯結8套在花鍵套9上，與花鍵套9之間采用花鍵聯接，可在花鍵套9上左右滑動；花鍵套9的中心孔内設有鍵槽，與電機轉子軸13單鍵聯結，同時由内擋塊1和外擋塊10A将其夾在中間，實行軸向定位；銜鐵7由鉚釘11鉚固在聯結8的内端面上；在圓柱形壓縮螺旋彈簧2的推低作用下，聯結8的外端面始終靠在氣隙調節螺釘10B的頭部，将銜鐵7與摩擦片6分開。
參見附圖，裝配時，首先用螺釘将磁轭3固定在電動機的後端蓋12上，再按圖示方法将其它零件套裝到電動機的轉子軸13上，并用兩隻軸用彈性擋圈14進行軸向定位，最後裝上風葉4。裝好後再擰動氣隙調節螺釘10B，将氣隙δ調整在1mm左右。
參見附圖，電動機在高速轉動過程中，一旦激磁線圈5接通激磁電流，銜鐵7則與摩擦片6緊緊地貼合在一起，産生克服電動機扭矩的摩擦力矩，使電動機迅速制動而停轉；切斷激磁線圈5的激磁電流後，在圓柱形壓縮螺旋彈簧2的彈力作用下，銜鐵7與摩擦片6立即分開，即撤銷對電動機的制動。
