一種用于自動化流水線動力與負荷之間離合和定位仃車的摩擦式電磁離合制動器，屬自動化設備終端執行機構技術領域。
目前由于該産品磁碗1、8及離合片3、9材料要求用優質軟磁性材料制造。需要從從國外進口，價格昂貴，且表面硬化處理技術難度很大，無法進行批量生産。長期依靠高價進口來滿足國内生産需要。
本設計的目的是提供一種改進的摩擦式電磁離合制動器以解決同類産品對軟磁性材料及金屬表面處理工藝技術要求高的缺點。

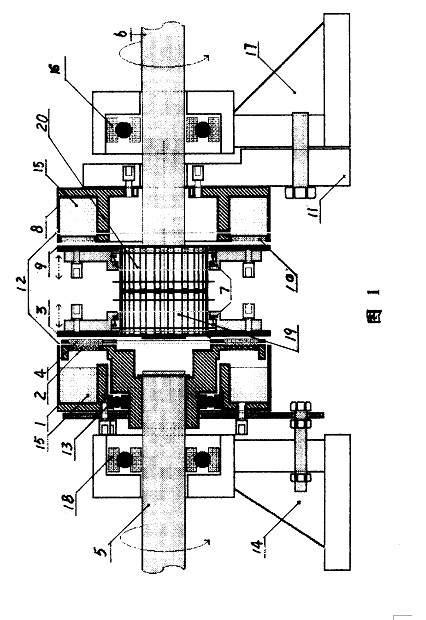

圖1爲本設計實施例工作狀态示意圖。
本設計的技術方案是該摩擦式電磁離合制動器包括磁碗、離合片、摩擦片、線圈，其特征是在離合片3、9與磁碗1、8接觸面之外的磁路上設置磁阻間隙12。
電磁離合機構的磁碗1通過滾珠軸承13與旋轉盤2連接，通過螺釘間接固定在基座14上。摩擦片4裝在旋轉盤2上，與花鍵軸19上的離合片3相鄰。
電磁制動機構的離合片9裝在另一花鍵軸上，與裝在磁碗8上的摩擦片10相鄰，磁碗8安裝在機座17上。
下面結合附圖對其工作原理進一步說明。
本設計所接的輸入半軸5安裝在旋轉盤2及滾珠軸承13、18上。磁碗1通過滾珠軸承13與旋轉盤2相連，通過螺釘間接固定在基座14上。摩擦片4在旋轉盤2及帶花鍵軸19的離合片3之間。
制動機構所接的輸出半軸6依次穿過帶離合片9的花鍵軸20、摩擦片10、磁碗8、安裝在滾珠軸承16及機座17上。
本設計當電磁離合機構通電，電磁制動機構斷電時，磁碗1産生磁性，通過旋轉盤2上磁軌引向吸緊中間的離合片3，使離合片3與摩擦片4緊貼在一起，将輸入半軸5轉動力矩傳送到輸出半軸6。
當電磁離合機構斷電，電磁制動機構通電時，磁碗1失去磁場，離合片3與旋轉盤上的摩擦片4在彈簧7的作用下分開。磁碗8産生的磁場力将離合片9吸緊，使離合片9與磁碗8上的摩擦片10緊貼在一起，由于磁碗8是固定在底座11上的，所以，負載端就停止轉動，達到脫離動力負載的作用。
本設計由于設置了磁阻間隙12，改變了國外産品在磁碗與離合片相吸後形成一個不間斷的結構，從而能迅速在斷電後打斷磁碗與離合片之間已形成的磁鏈，使它們之間的吸引力消失。達到及時、快速地驅動，準确定位停車。克服了對軟磁性材料及金屬表面處理工藝技術要求高的缺點。
本設計采取提高線圈15的Q值以補償磁阻間隙12帶來的不良影響。本設計經過試産試用其反應速度、扭矩等技術參數均達到了國外同類産品的要求。
