以下結合附圖和一個非限制性實施例對本設計進行進一步詳細說明。

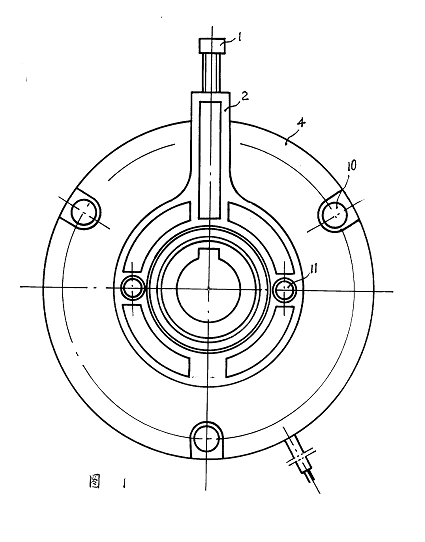

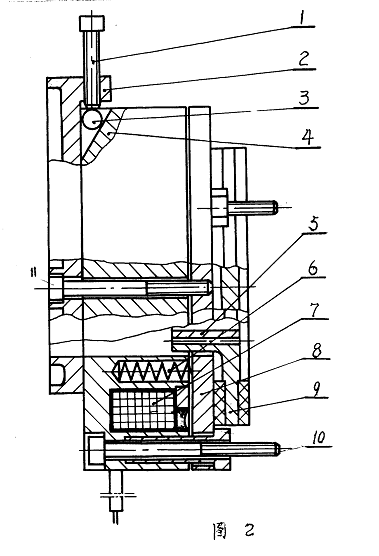

圖1和圖2爲本設計的一個最佳實施例的結構示意圖，其中圖1爲主視圖，圖2爲左視圖。
參照圖1和圖2，本設計所述的釋放裝置設在制動裝置的磁轭4的背面，所述的釋放闆2呈琵琶狀，其杆端彎曲延伸至磁轭4的外圓面處設有螺孔，孔内安放有調節螺釘1，釘頭下磁轭4的背面設有斜槽12，槽内放置有鋼珠3；所述的釋放闆2由兩根穿越磁轭4的連接螺釘11與銜鐵8固定連接；失電狀态下，三隻彈簧6始終作用于銜鐵8，通過連接螺釘11将釋放闆2拉靠于磁轭4的背面，使鋼珠3始終有向上滑動的趨勢，保持與調節螺釘1的釘頭接觸。
本設計上述以外的實施方法與公知技術相同。
以下結合附圖将本設計的安裝使用方法作一簡要說明。
參照圖1，安裝方法很簡單，隻要将動力設備的傳動軸穿套在齒輪套5内，并用螺栓10将整個制動器固定于動力設備的外殼上即可。在線包7失電的制動狀态下解除制動有兩種方法可選擇：其一是向下擰動調節螺釘1實現硬釋放解除制動，其二是直接向左扳動調節螺釘1或向左拉動釋放闆2實現軟釋放解除制動。
