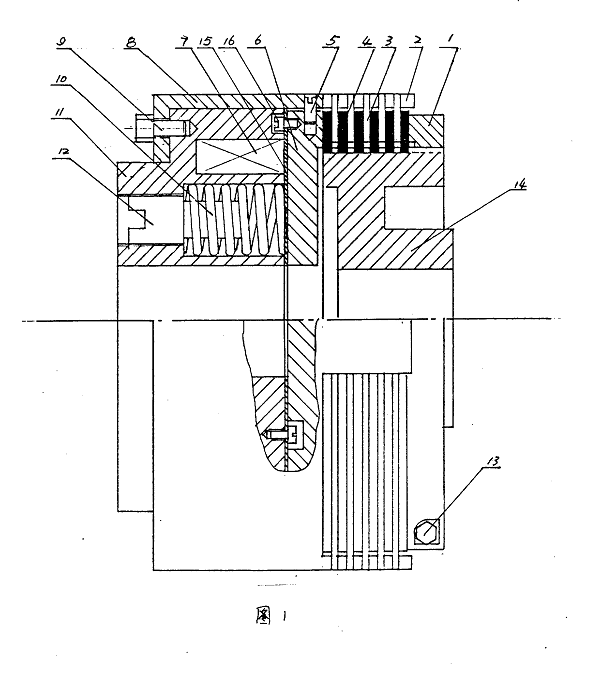

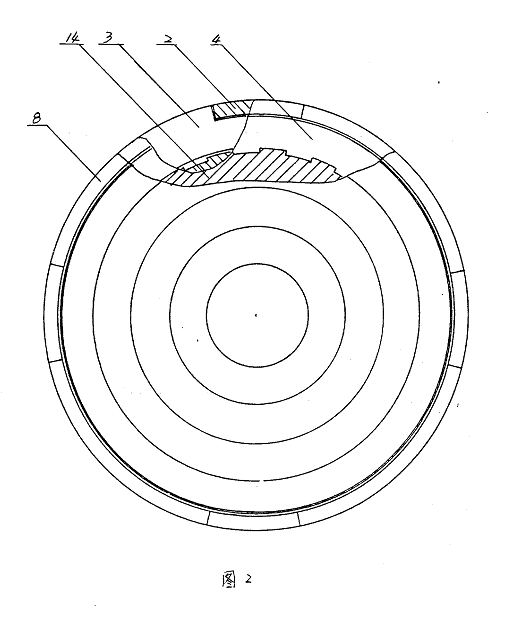

花鍵輪【14】的外圓上加工有花鍵齒，由銅基粉末壓制成的動摩擦片【4】的内圓上加工有和花鍵輪【14】外圓上的花鍵齒相配合的花鍵槽，動摩擦片【4】内圓上的花鍵槽與花鍵輪【14】外圓上的花鍵齒安裝固定在一起。花鍵輪【14】右端的花鍵齒上加工有螺紋，壓緊螺栓【1】與花鍵輪【14】通過螺紋安裝固定在一起，爲了防止壓緊螺栓的松動，在壓緊螺栓【1】上還加裝定位螺栓【13】。外殼【8】爲圓筒狀，其右端對稱加工有安裝定摩擦片【3】的定位爪【2】，由硬質錳鋼制成的定摩擦片【3】的外圓上加工有和定位爪【2】相配合的槽，定摩擦片【3】上的槽套在外殼上的定位爪【2】上，定摩擦片【3】與動摩擦片【4】相間安裝在一起。在外殼【8】和銜鐵【6】上加工有安裝定位孔，讓裝定位銷【5】插在定位孔中，将銜鐵【6】和外殼【8】固定在一起。
實施例：
本設計的幹式多片失電式電磁制動器，其加工制作非常簡單方便，整個制動器可分爲固定部分和轉動部分，固定部分包括磁轭、電磁線圈、制動彈簧、定摩擦片及外殼，電磁線圈及制動彈簧安裝在磁轭中，磁轭及定摩擦片固定在外殼中。轉動部分包括花鍵輪、壓緊螺栓及動摩擦片，壓緊螺栓及動摩擦片安裝在花鍵輪上。在使用中，固定部分一般都和機電設備的機座或電機外殼固定在一起，轉動部分則和傳動軸固定在一起，當電機通電轉動的同時電磁線圈通電産生磁場和銜鐵形成磁回路，吸合銜鐵釋放摩擦片，使轉動軸轉動工作。當機電設備在正常和非正常失電時電磁線圈斷電磁場消失，制動彈簧立即推動銜鐵壓緊摩擦片産生摩擦阻力，使電機或機電設備在短時間内刹車，一直保持到電磁線圈再次通電爲止。摩擦片長期使用後的磨損量可通過調節壓緊螺栓來調整，銜鐵的壓緊力度可通過調節制動彈簧調節螺栓來調整。安裝定位銷的作用是用于安裝維修動摩擦片及定摩擦片時使用，使用時先将銜鐵與磁轭靠在一起，用安裝定位銷固定，待花鍵輪、摩擦片安裝固定好後，再将安裝定位銷取出即可。
本設計的幹式多片失電式電磁制動器和現有技術相比具有結構簡單、體積小、使用方便、安全可靠、制動力矩大、壽命長、對設備及人身有可靠地安全保障等特點，具有很好的推廣使用價值。
