現在使用的汽車空調電磁離合器共有三個部分構成：即傳動輪、電磁線圈、驅動盤總成。傳動輪通過軸承安裝在壓縮機前蓋上，由發動機帶動運轉，線圈後端固定于壓縮機前蓋上，前端置于傳動輪相應的鐵芯槽内，驅動盤通過鍵聯接于壓縮機主軸上。工作時線圈通電，驅動盤吸合，皮帶輪帶動驅動盤運轉，驅動盤通過鍵帶動壓縮機主軸旋轉。而單向斜盤式特别是可變排量壓縮機，由于其結構特點，内部運動件産生一不平衡力矩，爲保證壓縮機的正常工作，一般利用電磁離合器反向配重來保持配合。傳統電磁離合器通過驅動盤上加一配重闆來實現。這種配重方式在保持整個系統的平衡同時帶來了新的問題，離合器本身處于軸向和徑向兩個方向的不平衡狀态，高速運轉時壓縮機及離合器震動等産生的噪音較大，随著汽車工作對噪聲标準要求的提高，原結構離合器運轉時系統噪音不能達标，且爲滿足配重需要配重闆面積較大。
爲解決已有技術中存在的配重闆面積較大、噪音大、工藝性較差的缺點設計一種新的汽車空調電磁離合器。他由傳動輪、電磁線圈及銜鐵組成，電磁線圈固定于傳動輪的鐵芯槽内，銜鐵與電磁線圈及傳動輪相配合，其特征在于銜鐵輪毂上設置一配重鍵盤并沿輪毂軸向前移一定距離，所述配重鍵盤與驅動闆及簧片用鉚釘鉚接聯爲一體。本産品的實質是将原驅動闆配重分解，分爲鍵盤配重和驅動闆配重，鍵盤的法蘭面制成重量偏心，原驅動闆配重減小重量，通過簧片、墊片等的組合鉚接，使配重鍵盤前移靠近吸盤摩擦面，最終使驅動盤整體重心前移，縮短了與壓縮機的軸向距離，減小了運動時的軸向彎矩，并且由于分開配重使得驅動盤基本上處于軸向平衡狀态。
由于采用了上述技術方案，使得電磁離合器工作時震動大爲減小，壓縮機系統噪音下降，解決了長期以來噪音超标的問題。另外本裝置的驅動闆與輪毂及鍵盤采用鉚接聯接，比原來采用的焊接結構工藝性好，成本也有所降低。

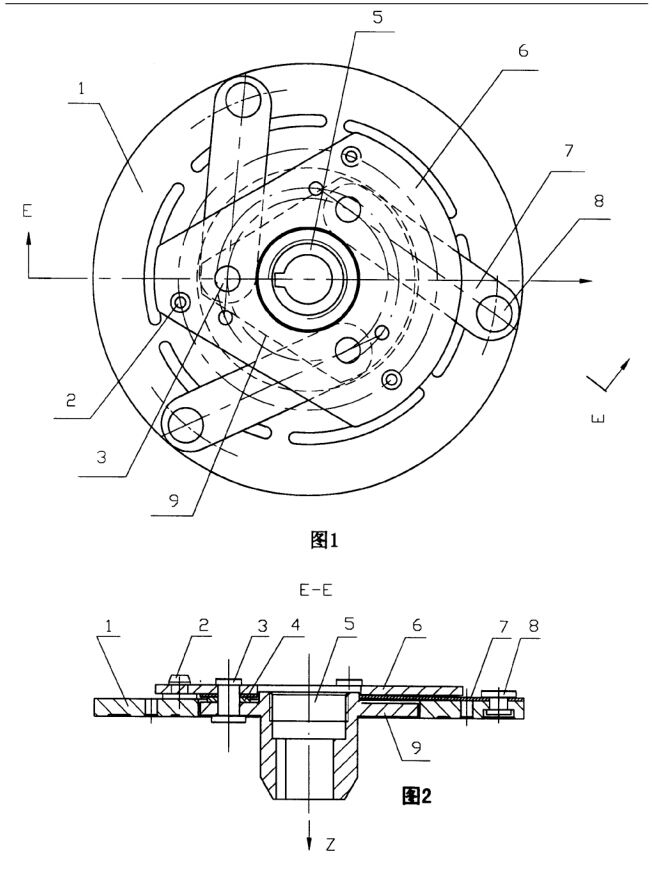

附圖說明：圖1是本裝置的主視圖
圖2是圖1E-E的剖視圖。
具體實施方式：如圖1所示是本裝置的銜鐵的主視圖，它主要由吸盤1、輪毂5、三個簧片7、驅動闆6組成，驅動闆6上設有三個消音塞2，每個簧片7用外鉚釘8鉚接于吸盤1上；簧片7及内、外鉚釘3、8的位置是吸盤中心對稱設置的，輪毂5上設有配重鍵盤9，驅動闆6、配重鍵盤9的法蘭面爲非對稱一大一小的扇形結構，目的是爲了給壓縮機系統平衡配重。如圖2所示，驅動闆6、簧片7、墊片4及配重鍵盤9用内鉚釘3鉚接聯接，配重鍵盤9沿輪毂5的軸向Z向下移動3-5mm，位于吸片圓孔中，這樣可減小驅動闆6的配重量及面積，使吸片整體中心下移，即縮短了電磁離合器與壓縮機的軸向距離，減小了壓縮機主軸運轉時的彎矩，在壓縮機高速運轉的狀态下，電磁離合器重心微小的前移使壓縮機彎矩減小，對減小震動及噪音的影響都是巨大的。
