附圖說明

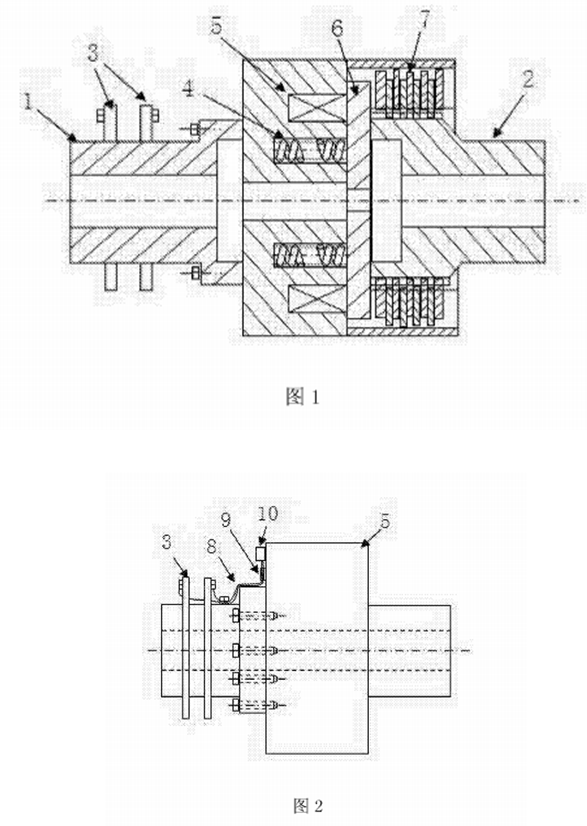

圖1圧下電磁離合器整體結構圖;
圖2壓下電磁離合器接線方式示意圖,

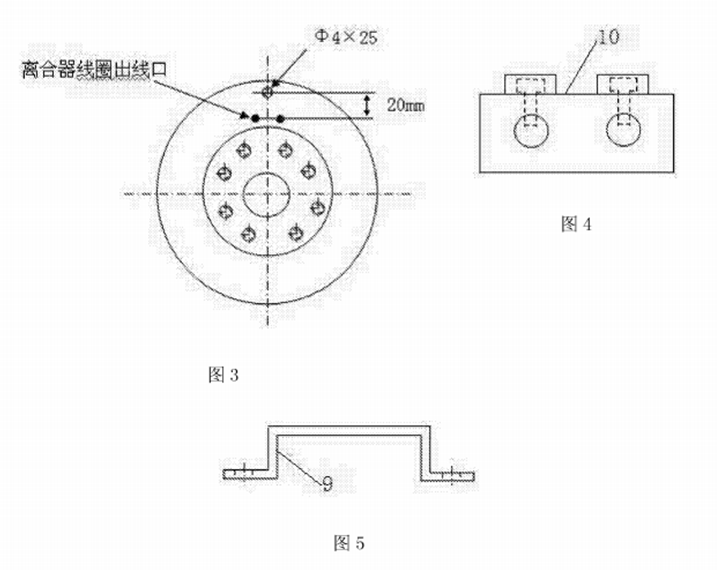

圖3接線端子固定位置示意圖;
圖4接線端子示意圖;
圖5引線壓闆示意圖;
圖中:1、半聯軸器, 2、外齒軸套, 3、滑環,4、彈簧, 5、離合器線圏, 6、銜鐵, 7、摩擦片, 8、引線, 9、引線壓闆, 10、端子排。
具體實施方式
爲了加深對本實用新型的認識和理解,下面結合附圖和具體實施方式,進一步講解本實用新型。
實例1 :
參見圖1、圖2, 一種新型的電磁離合器,所述電磁離合器包括離合器本體、設置在離合器西端的半聯軸器1和外齒軸套2,所述離合器本體上還設置有離合器線圏5、銜鐵6、彈簧4、摩擦片7以及滑環3,所述滑環3設置在半聯軸器1上,所述銜鐵6的一側設置有離合器線圏5,另一側設置有摩擦片7,所述彈簧4設置在離合器線圏5内側,參見圖4、圖5, 所述電磁離合器還包括引線圧闆9和端子排10,所述端子排10設置在離合器線圈出線口上方,所述引線壓闆9用于固定滑環引線8,接線端子排用于連接離合器線圏引線和滑環引線;引線壓闆由于固定滑環引線,防止旋轉時離心力作用導緻引線松動,所述引線壓闆9設置爲齒形,所述摩擦片7的數量爲9片,其中4片爲内摩擦片,套在外齒軸套上, 5片爲外齒摩擦片,與離合器殼體相連 。 該技術方案可以有效的防止壓下電磁離合器線圏引線折斷,通過在離合器出線處增加一個接線端子,在更換離合器時隻需拆除端子排接線,無需觸碰離合器線圏的引線,這樣既方便拆接線作業也保護了離合器的引線不易折斷 。
[18] 工作原理:如圖1所示,半聯軸器1和外齒軸套2分别安裝在西台圧下電機的率由上,實現電磁離合器與電動機的聯接固定;滑環3作用通過與碳刷接角生,在電機旋轉時也能把電源引入電磁離合器線圈,有效保證電磁離合器的工作狀态 ;彈簧4作用是離合器在失電狀态下,推動術鐵壓緊摩擦片組,産生的摩擦力矩使得兩台電機聯接同時運轉; 離合器線圈5作用是通電後産生磁力,吸動銜鐵;銜鐵6作用是壓縮彈簧和壓緊摩擦片組;摩擦片7 爲9片組成,其中4片爲内齒摩擦片套在外齒軸套2上,另5片爲外齒摩擦片與
安裝方式:
在離合器線圏出線口上方20mm 處鑽孔攻絲如圖3所示,用于安裝 十字螺絲固定接線端子;
1、安裝固定接線端子,
2、把離合器線圏出線接在端子一端;
3、将滑環處引線接好固定,引線另一頭接在離合器接線端子的另一端;
4、再将引線用壓闆固定,安裝結束;
5、以後檢修或更換離合器時,隻需拆除接線端子的引線即可,無需觸碰電磁離合器的引線 。
需要說明的是,上述實施例僅僅是本實用新型的較住實施例,并沒有用來限定本實用新型的保護範圍,在上述技術方案的基礎上作出的等同替換或者替代,均屬于本實用新型的保護範圍。
