通過參考附圖詳細描述本發明，其中：

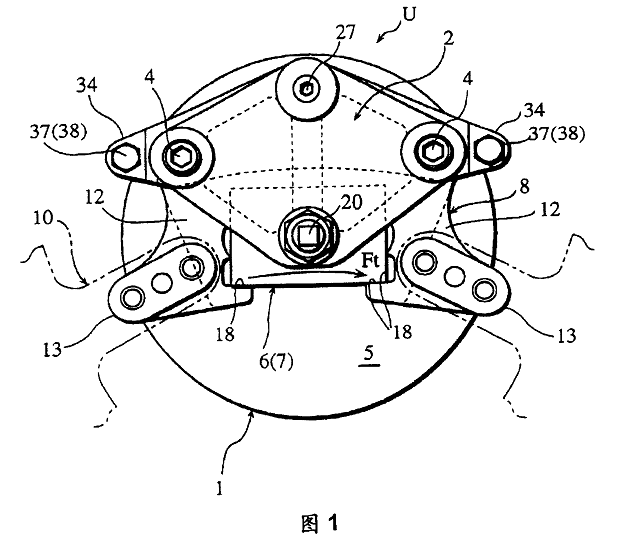

圖1所示爲表示本發明優選實施例的左側視圖；
圖2所示爲表示本發明優選實施例的正視圖；

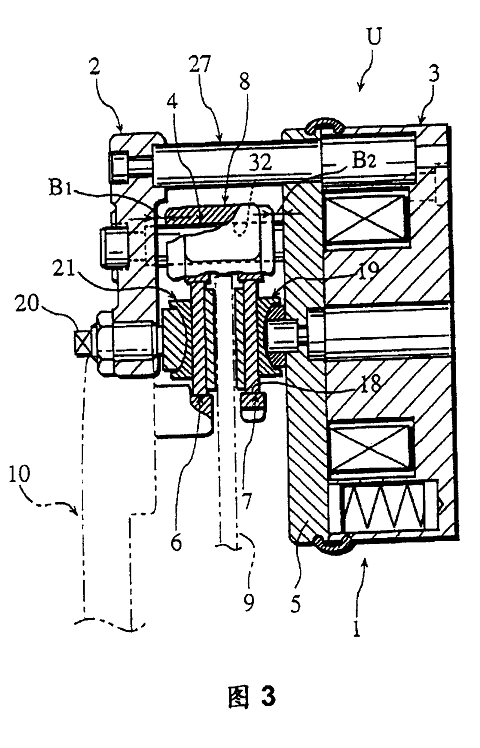

圖3所示爲表示帶有部分剖面的本發明優選實施例的正視圖；

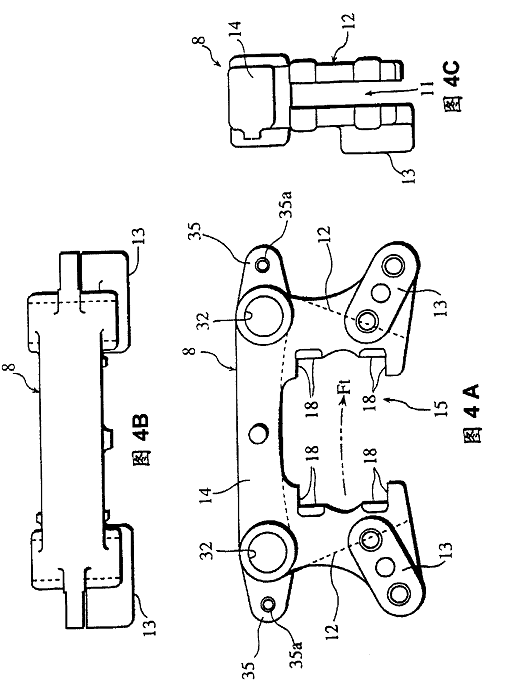

圖4A所示爲表示制動力承受支架實例的解釋性視圖；
圖4B所示爲表示制動力承受支架實例的解釋性視圖；
圖4C所示爲表示制動力承受支架實例的解釋性視圖；

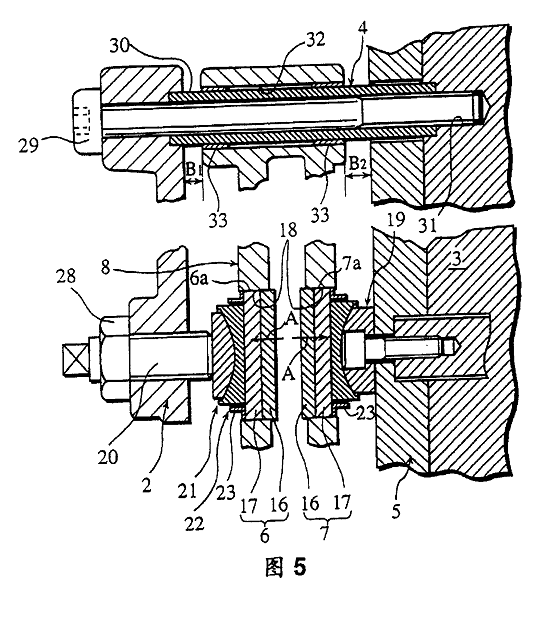

圖5所示爲帶有主要部分剖面的解釋性視圖；

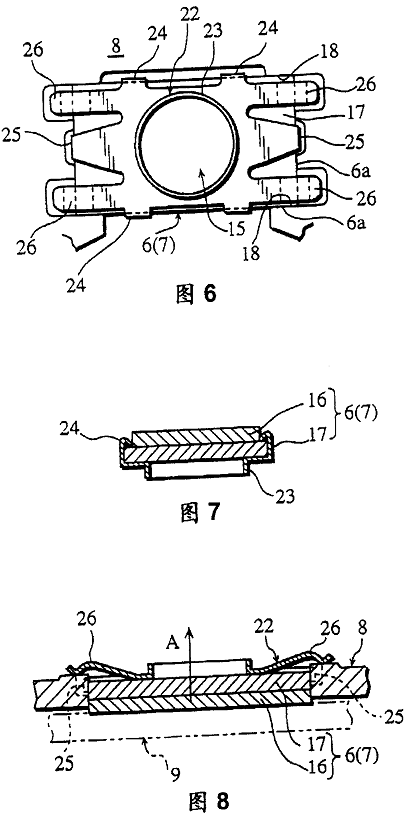

圖6所示爲帶有主要部分剖面的解釋性視圖；
圖7所示爲帶有主要部分剖面的解釋性視圖；
圖8所示爲帶有主要部分剖面的解釋性視圖；
圖9所示爲表示傳統實例的正視圖；
圖10所示爲表示傳統實例的剖面正視圖。
現在通過參考附圖對本發明的優選實施例進行詳細描述。
在圖1的左側視圖、圖2的正視圖和圖3的帶有部分剖面的正視圖中，該電磁制動器具有一種結構，在該結構中省去了傳統的卡鉗，U形單元改爲通過把一塊闆體2布置爲大緻與電磁部分1平行并具有一個預定間距，電磁部分1的固定鐵芯3和闆體2通過多個導杆4連接并結合起來實現的。
用于承受一對制動蹄片6和7的切向力Ft的制動力承受支架8位于U形單元的電磁部分1和闆體2之間。
9表示由上述制動蹄片6和7的擠壓制動的制動蹄如制動盤（圓盤狀）、（帶狀闆的）闆件等。在本發明中，在制動蹄片6和7在制動中從制動體9得到的力中切向力Ft是一個沿制動體9運行方向的力。
在制動體9作旋轉運動的情況下，即是一個制動盤，切線方向的力作用在制動蹄片6和7上。該力被稱爲切向力Ft，在圖1中用箭頭表示。在制動體9作直線運動的情況下，切向力是沿直線運動的方向。
制動力承受支架8固定在固定元件10上，如絞車齒輪箱的基座（基架）、建築物等。也就是說，前面所述的U形單元通過支架8連接在固定元件10上。
如圖4中所示的支架8具有一個制動體9插入其中的凹槽，并且如圖4A正視圖中所示整體上呈拱形。由于上述凹槽的存在，每個左和右腿部分12分成兩個分枝，帶螺絲孔的裝配部分13在腿部分12的下端部分形成，支架8通過把螺栓孔中固定在上述固定元件10（如圖1和圖3中所示）上。
制動蹄片6和7位于由拱形支架8的左和右腿部分12和上側部分14圍成的内部空間15中，在圖5到圖8中，每個制動蹄片6和7包括一個直接接觸制動體9的制動襯片部分16和制動襯片部分16固定其上的制動蹄片主體部分17。制動襯片部分16和制動蹄片主體部分17都是分别在矩形闆上形成的，分層，并結合起來。
滑動面18形成在支架8的内側，用于在制動蹄片6和7的四角部分容納制動蹄片6和7的側面6a和7a，使其能沿制動蹄片6和7的壓-作用方向（圖3和圖5中的水平方向）滑動。如上所述，一對制動蹄片6和7被支架8所包圍，能夠沿制動蹄片6和7的壓-作用方向滑動，并受支架8夾持不能沿切向力Ft的方向移動。這裏有一個優點，即當矩形闆制動蹄片6和7被在四個角部分夾持時，制動蹄片被穩定地夾持住。
