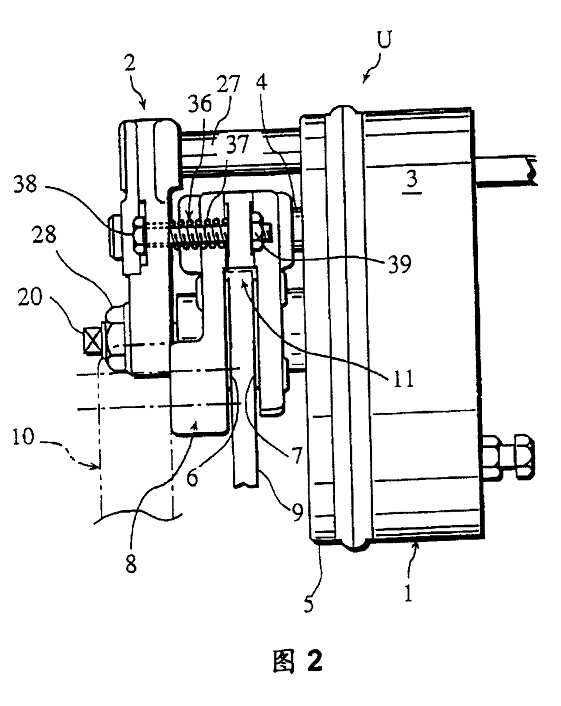

如上所述，U形單元附著在支架8上，能進行微小尺寸的浮動，也就是說，能夠移動圖2、圖3和圖5所示的微小縫隙B1和微小縫隙B2，提供了一個推動闆體2使其與支架8分開的（在圖2中向右方）彈性元件36。在圖2中，彈性元件包括壓縮的螺旋彈簧。
進一步，提供了調整闆體2使其在（上述）分開方向上不要過度移動的調整元件37。在圖2中，調整元件37包括一個擰在前述螺紋孔35a中的螺栓38和螺母39（用于鎖緊）。
如上所述，把U形單元置于中心是通過彈性元件36和調整元件37完成的，而且制動蹄片6和7的制動襯片部分16和制動蹄9間的氣隙（未制動時）可調節。
特别是，這裏有一個優點，即如圖2所示，當彈性元件36和調整元件37通過把螺栓38插入到壓縮的螺旋彈簧來緊密地結合一起時，可以獲得結構簡化和成本降低。而且，盡管U形單元在浮動狀态可能傾向重的電磁部分1一側，并且制動襯片部分16可能不均勻地解除制動體9如制動盤（滑動于其上），因爲電磁部分1的重量與闆體2相比很重，上述的彈性元件35創造性地把闆體2推向使闆體2與固定支架8分開的方向而保持U形單元的平衡。

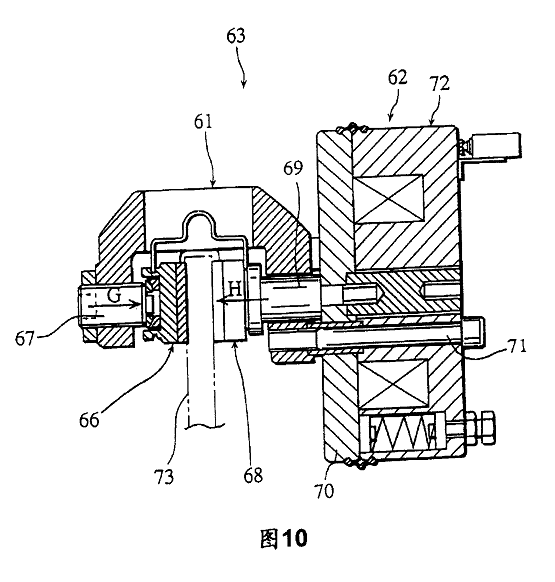

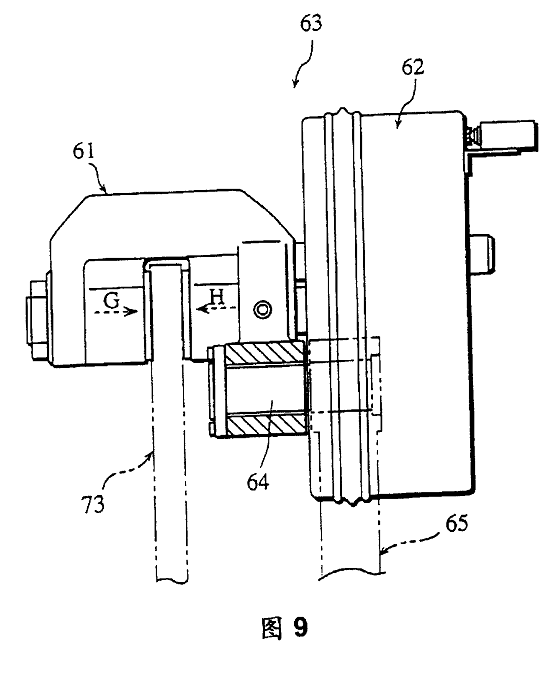

根據本發明的電磁制動器，闆體2和導杆4可以減少尺寸和減輕重量，因爲制動時來自制動體9的切向力F1通過制動力承受支架8承受，而不傳遞到闆體2和導杆4上。并且，可以省去傳統大體積卡鉗塊（參考圖9和圖10的标記61），可以獲得結構簡化并緊湊成一個整體。特别是，可以減少圖2和圖3的水平尺寸。
并且，不會産生向心聯接器21和調整螺釘20的凹凸接觸面縫隙，可以減少啓動和停止制動的工作噪音。因爲縫隙被最小化，電磁部分1的電磁力可以被完全利用。并且，向心聯接器19和21可以很薄并且具有簡單的結構。
進一步，通過簡單的制動器結構可以确保使U形單元置于中心。特别是，制動襯片部分均勻地接觸制動體9，因爲由于電磁部分1比闆體部分2重造成的重量不平衡可以通過使用彈性元件36而減少，使得U形單元位于制動體9的中心。盡管在本說明書中描述了本發明的優選實施例，但應理解爲，本發明是說明性的而不是限制性的，因爲在本發明的精神實質和必要特性範圍内可進行各種變化。
