制動機構采用單個彈簧，彈簧安放在外包容面爲半球形的彈簧座内，驅動軸從彈簧中心，這不僅保證了制動力永遠保持在驅動軸的軸向中心平面内，而且還能使銜鐵盤與摩擦片間的工作氣隙調整均勻度高。因爲半球形彈簧座工作面此時與銜鐵盤的平面始終是保持平行接觸的。制動力矩的傳遞采用力矩花鍵，它的内外花鍵均爲六等份，摩擦片采用内含矩形花鍵内襯，外敷半金屬耐磨材料複合層而成。其工藝采用高溫和高壓及特種粘接劑均勻壓制在摩擦片内襯上。而且可保證兩摩擦平面的平行度，其耐用度經測試可達166次/片，制動器徑向尺寸的設計依據是采用球型彈簧座，在有限的空間内，增加氣隙長度，達到增加磁勢，減少徑向尺寸的目的。
圖1是本設計裝配圖。
圖2是摩擦片結構示意圖。

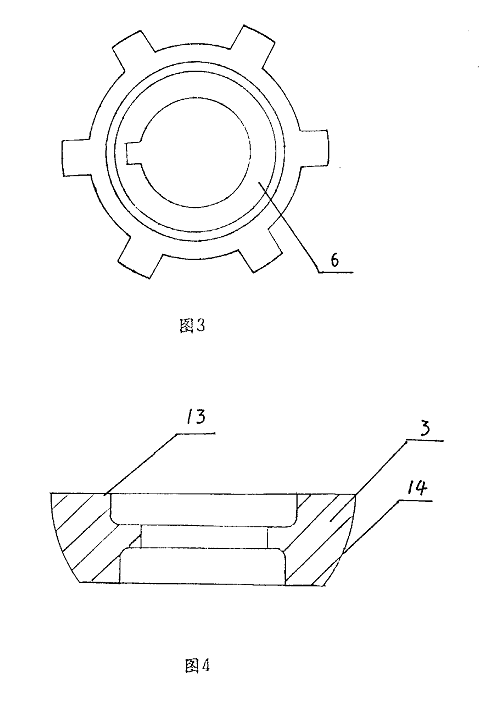

圖3是矩形花鍵套結構圖。
圖4是彈簧座結構圖。
如圖所示，本設計由磁轭1、勵磁線圈2、彈簧座3、彈簧4、調整螺母5、花鍵套6、銜鐵盤7、摩擦片8、空心螺釘9、緊釘螺釘10、手動釋放螺釘11、電機驅動軸12所組成。13是彈簧座工作面，14是彈簧座球形包容面，15是摩擦片上的腰形孔。腰形孔設計減輕摩擦片重量，增加其強度并使複合層粘性得到加強。本設計使用前應調整銜鐵盤與摩擦片之間工作氣隙爲0.45mm左右。
本設計使用時，即勵磁線圈通電時，電磁吸力使銜鐵盤（7）向磁轭（1）移動，此時彈簧（4）被完全壓縮，銜鐵盤（7）與摩擦片（8）分離，此時電機驅動軸末端的花鍵套帶著的摩擦片随軸轉動。斷電時，磁力消失，銜鐵盤與磁轭工作面分離，壓縮彈簧釋放，将銜鐵盤壓向摩擦片，産生摩擦力而使力矩傳遞終止産生制動作用。
