用于機械傳動系統中的電磁失電制動器中，雖然具有手動釋放功能，，但當一旦出現斷電情況，需要手動釋放時，手柄不能自鎖，所以手動釋放操作很不方便。另外，由于制動器中的轉子中安裝花鍵套的結構是通過齒配合連接而成，因此存在齒側間隙，并且容易産生噪音。
本設計的目的在于克服公知技術中之不足而提供一種增加自鎖功能和大大減少噪音的電磁失電制動器。
本設計的目的是這樣實現的：
本設計是由在帶有螺紋孔的磁轭體上制有兩組通孔和一組盲孔，通過磁轭體上的一組通孔穿裝螺釘，螺釘穿出磁轭體後在螺釘上套裝調整套，在調整套上裝有銜鐵，螺釘又穿出調整套後在螺釘上安裝聯結闆，在銜鐵與聯結闆之間安裝帶有花鍵孔的轉子，通過轉子上的花鍵孔安裝花鍵套，在磁轭體上的另一組通孔内安裝彈簧和銷子，通過磁轭體上的螺紋孔安裝帶有将銷子壓住的凸緣邊的調整母，在磁轭體上的盲孔内安裝有其另一端頂裝于銜鐵的彈簧，通過銜鐵在磁轭體内還對稱穿裝帶有彈簧的螺栓，螺栓都穿出磁轭體後在螺栓的端頭上螺紋連接有手柄軸，在磁轭體的兩外端面上連接一個手柄，通過手柄的兩端面上通孔穿裝手柄軸組成的基礎上，是這樣實現本設計的目的的：①上述中的轉子的花鍵孔内通過螺釘安裝有彈簧片後再安裝花鍵套；②在手柄的兩端面上通孔的一側面上制有自鎖裝置。
上述手柄的兩端面上通孔的一側面上制有自鎖裝置的具體連接結構是，在手柄兩端面上通孔的一側面上各制有與手柄上通孔相貫通的限位槽，将該側面的後一段面制成與手柄軸圓心同心的圓弧面。
将上述中的轉子的花鍵孔内裝有的彈簧片可以制爲圓弧形狀，也可以制爲L型。
本設計有如下附圖：
圖1是本設計的結構示意圖；
圖2是圖1的剖視圖；

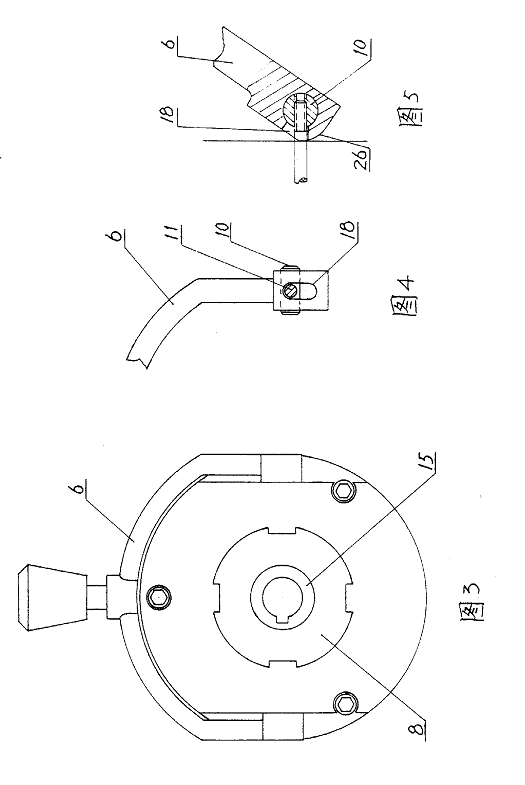

圖3是圖1的右視圖；
圖4是圖1中手柄6的左視圖；
圖5是圖1中手柄6的使用狀态圖。
下面結合附圖對本設計的實施例作進一步的詳述：
參照圖1、圖2和圖3，在帶有螺紋孔23的磁轭體7上分别制有兩組通孔19、20及一組盲孔22，在磁轭體上通孔19内穿裝螺釘3，該螺釘穿出磁轭體的另一端面後，在螺釘上套裝調整套4，通過調整套安裝銜鐵5，螺釘3又穿出調整套後，在螺釘上再套裝有聯接闆2，上述的銜鐵與聯接闆之間安裝帶有花鍵孔24的轉子1，爲防止齒側間隙和産生噪音，因此在轉子的花鍵孔内通過螺釘17安裝L型的彈簧片16，然後在轉子的花鍵孔内安裝花鍵套15，這樣把花鍵套與轉子間齒側間隙擠到一側，從而達到主軸運轉時減少噪音的目的。接上述在磁轭體上的通孔20内安裝彈簧14和銷子13，通過磁轭體上的螺紋孔23安裝帶有凸緣邊25的調整母8，調整母上的凸緣邊壓住銷子13。在磁轭體上的盲孔22内将彈簧21裝于其内，彈簧的另一端與銜鐵頂裝。又述通過銜鐵在磁轭體内還對稱穿轉帶有彈簧12的螺栓11，兩個螺絲11也傳出磁轭體，在穿出磁轭體的螺栓端頭上都通過螺紋連接有手柄軸10，通過磁轭體上的兩外端面連裝有一個手柄6，參照圖4和圖5，在手柄兩端面上制有通孔9，将手柄軸穿裝于手柄上的通孔9内，手柄上兩端面通孔的一側面上各制有與手柄通孔相貫通的限位槽18，再将給側面與磁轭體接觸面解除的後一端面26處制成圓弧面，其圓弧面的圓心與手柄軸的圓心同心。以上結構能使手柄搬到一定角度後，即撥動到手柄上的限位槽18内，手柄松開能夠自鎖，這是因爲當以磁轭體與手柄接觸的接觸面爲基面開始搬動手柄時，手柄平面與磁轭體接觸，且接觸點通過磁轭體中心線，所以實現了自鎖功能。
本設計具有的優點和積極效果是：
由于在轉子的花鍵孔内加裝有彈簧片及在手柄上制有自鎖裝置，因此使本設計具有構思巧妙，而且當一旦出現斷電情況，需要手動釋放時，手柄能夠自鎖，達到手柄釋放很方便的目的。另外本設計還具有制動平穩可靠和減少噪音的特點。
