技術水平
本發明涉及一種帶有電磁制動裝置的電動機。
已經公知一種帶有電磁制動器的電動機（GB920，485），該電動機具有一個有兩個極的定子，這兩個極分别具有一個向裏突出的極靴，極靴被定子繞組包圍。制動裝置包括一個用于電動機轉子制動的制動元件，制動元件對稱地安置在每個極之内并且在中心被施加制動力。制動元件可以通過定子繞組的磁場克服制動力被調節。缺點是，制動元件在極内的安置不允許有高的脫開力，這樣，隻能對制動元件施加比較小的制動力。因此，該制動裝置可達到的最大制動作用隻是很小的，使得這種制動裝置例如不适用于彎把手持砂輪機（角磨機）。
本發明的優點
本發明帶有電磁制動裝置的電動機的優點是，保證高的脫開力，從而可以達到高的制動力，産生相當好的制動作用。通過把制動元件作爲擺杆構成，制動力在其擺動軸之外作用在其上，可以顯著提高脫開力的大小。因此，該制動裝置是極爲有效的，并且也适合于在彎把手持砂輪機中使用。
附圖
附圖中示出了本發明的一個實施例，并且在下面的說明中詳細地進行介紹。圖中示出：

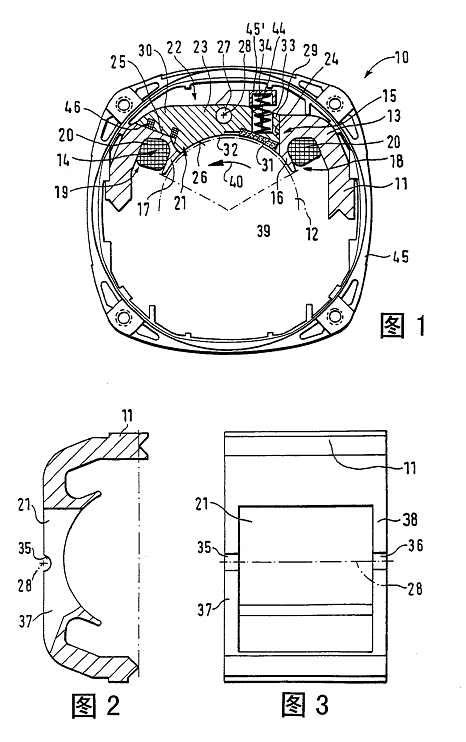

圖1 本發明電動機的一個局部剖視圖
圖2 半個定子的剖面圖，不包括裝在其中的制動元件
圖3 電動機定子疊片的俯視圖
實施例描述
在圖1中，用10标明一個電動機，該電動機具有一個定子11和一個轉子12。這裏隻示出其上半部分的定子11構成一個極偶，其中一個極用14标明。極14具有一個從磁轭13向裏朝轉子圓周指向的極靴15，它在兩側末端呈現出極角16、17。在極角16、17和磁轭13之間形成了開口18、19，一個定子繞組20嵌入這些開口中。這樣，定子繞組20包圍了極靴15。
在定子11中，在極靴15的範圍内形成了一個徑向貫通的自由空間21，制動裝置22的一個制動元件23裝入這個空間内。制動元件23填滿了極靴15在極角16、17之間的裏面部分。制動元件23形成了側面的、對著定子11的徑向貫通分界面24、25以及一個朝著轉子12的極面26。制動元件23用導磁材料制成，這樣，從定子繞組20感應到定子11内和制動元件23内的磁通在分界面24、25内和在極面26内發生轉移。
