爲了防止定子繞組20通上電流時制動裝置22根據頻率發生振動，在脫開臂30中，直接在分界面25附近裝有一個短路線圈46。
如果又把電動機10切斷，定子繞組20的電磁作用減小，使得在分界面25中和在極面26中作用于脫開臂30上的吸引力也同樣減小。于是，制動力矩又占優勢，使制動臂29被壓力彈簧34壓到轉子12上，導緻轉子12的制動。因此，制動裝置22随著電動機10的切斷自動打開，這樣，例如在彎把手持砂輪機中，電動機切斷之後，砂輪片的慣性運動在一個短時間之後就自動停止。

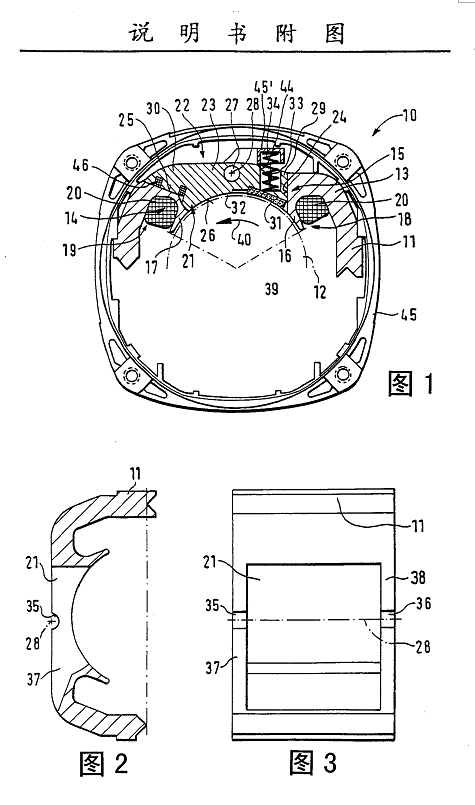

在圖1中隻示出一半的定子11，在沒有示出的下半部中具有另外一個極，該極可以帶有或者不帶一個相當于制動裝置22的制動器。通過在第二個極中設置一個另外的制動器還可以進一步增強制動作用。在任何情況下，定子11在那裏大約呈環狀封閉。
圖2示出了圖1示出的定子11的上半部，不包括裝在其中的制動元件23。人們看出，自由空間21不是軸向貫通地構成的，而是軸向分别各被一個具有連續的定子材料的隔片37、38限制。這樣，自由空間21呈窗口形構成，這在圖3中已示出。隔片37、38分别設有半圓形的開口35、36，它們用作耳軸27的支座。采用這種方式構成擺動軸28。
本發明不局限于所示出的實施例。按照本發明的制動裝置也可以在兩極以上的電動機中使用。制動力也可以直接作用在制動墊片或者支承制動墊片的構件上，在這裏，制動元件就用作與制動墊片或者支承制動墊片的構件接合的脫開擺杆。壓力彈簧也可以通過一個或者多個闆簧片構成，它們固定在極靴15中或者定子11上，并且産生所需要的制動力。
