附圖說明
下面結合附圖及實施例對本實用新型作進一步描述:

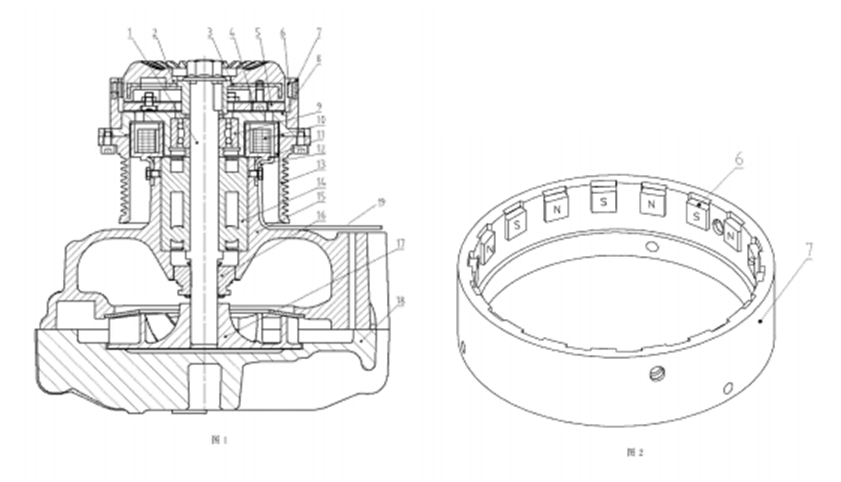

(1)圖1爲本實用新型一種可變流量電磁離合器冷卻水泵實施例的結構剖視圖。
(2)圖2爲圖1中的固定環結構圖。其中:1、傳動軸;2、拖動盤;3、導磁環;4、平面彈簧;5、摩擦盤;6、永磁片組;7、固定環;8、吸盤;9、第二軸承;10、線圈;11、鐵芯;12、拖線;13、皮帶輪;14、第一軸承;15、第一泵體;16、水封結構;17、葉輪;18、第二泵體;19、泵體。
具體實施方式
實施例：參照圖1所示，可變流量電磁離合器冷卻水泵，包括豎立的傳動軸1，以及白上而下依次設于所述傳動軸1上的拖動盤2、皮帶輪13和泵體19，拖動盤2 固定連接在傳動軸1上，皮帶輪13與發動機連接，泵體19與傳動軸1通過第一軸承14轉動連接，還包括摩擦盤5、吸盤8、固定環7、鐵芯組件和葉輪17，其中摩擦盤5的頂部與拖動盤2的底部彈性連接，拖動盤2内部嵌入導磁環3，吸盤8固定連接在皮帶輪13上，且通過第二軸承9與傳動軸1轉動連接，所述固定環7固定連按在吸盤8外緣，在固定環7上與所述導磁環3對應位置設有永磁片組6，所述鐵芯組件固定連接在泵體19上且位于吸盤8下方，所述泵體19具有内腔，葉輪17位于泵體19的内腔中并與傳動軸1固定連接。
永磁片組6包含若幹個永磁鐵片，這些永磁鐵片沿周向等間距布置在固定環7上，如圖2所示。鐵芯組件包括鐵芯11和設于該鐵芯11内部的線圈10，線圈10通過一拖線12與外置控制裝置(圖上未畫出)連接。摩擦盤5和拖動盤2之問通過平面彈簧4彈性連接。第一泵體15位于第二泵體18的上方，鐵芯11固定連接在第一泵體15上，第一泵體15與傳動軸1之間設有水封結構16，有效防止水泵洩漏;葉輪17位于第一泵體15和第二泵體18的内部。葉輪17與傳動軸1配合固定連接。吸盤8上朝向鐵芯組件的位置開設有漏磁槽，増加了鐵芯組件的吸附能力。第一軸承14爲圓柱滾子軸承和深溝球軸承組成的組合軸承，第一泵體15與傳動軸1通過組合軸承14連接，第二軸承9爲滾動軸承。
本實用新型的具體操作原理如下:
(1)葉輪17低速運轉:當發動機水溫低于設計溫度時，鐵芯組件未通電，皮帶輪13、吸盤8及固定環7随發動機全速轉動，拖動盤2中的導磁環3切割固定環7上的永磁片組6的磁力線産生電渦流，電渦流産生新的磁場，在新磁場的磁場力下拖動盤2帶動傳動軸1滞後低速運轉，此時固定于傳動軸1上的葉輪17也低速運轉，最後達到全速的30-50%轉速，實現小流量的水循環。
(2)葉輪17高速運轉:當發動機溫度達到設定溫度時，鐵芯組件通電，皮帶輪13、吸盤8及固定環7随發動機全速轉動，線圈10産生電磁力，使摩擦盤5克服平面彈簧4的彈力吸合到吸盤8上，摩擦盤5通過平面彈簧4與拖動盤2連接，從而使吸盤8直接帶動拖動盤2及傳動軸1全速轉動，固定于傳動軸1上的葉輪17也全速轉動，實現大流量循環，發動機加速冷卻；當發動機溫度低于設定溫度時，鐵芯組件失電，摩擦盤5與吸盤8分離，葉輪17恢複到低速運轉狀态，實現小流量循環。葉輪17低速運轉和高速運轉狀态下，鐵芯組件及泵體19均不旋轉。
