濕式多片電磁離合器是一種結構簡單、成本低、電耗小的電磁離合器，适用于各種機械傳動系統，自動完成輸出力矩、變速、換向、制動、保護等功能。它是在現有濕式多片靜止饋電摩擦式電磁離合器結構上，去掉三環檔闆、磁轭段的齒輪套、軸承、緊固鎖圈創造而成。本電磁離合器靜止饋電，其結構由磁轭鐵芯、齒輪套、内摩擦片、銜鐵、外摩擦片聯結構成。通電後吸動銜鐵，壓緊摩擦片組，實現力矩傳遞。斷電後，力矩傳遞停止。

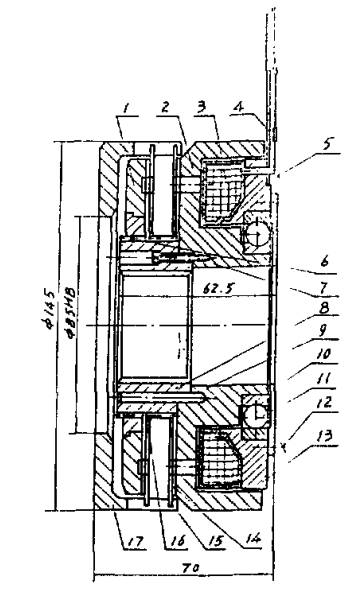

附圖詳細介紹組成部分
1、一個由磁轭鐵芯2、線圈鐵芯13、線圈3、軸承11、齒輪套8、内摩擦片14、外摩擦片15、彈簧圈16、銜鐵1、聯結17組成的電磁離合器，其特征是磁轭鐵芯2的端面上鑽有隔磁孔，分成兩個磁極，并且内摩擦片14、外摩擦片15和銜鐵1被安置在磁轭鐵芯2的端面上。
2、其特征是線圈3與線圈鐵芯13組成一個轉動體，外摩擦片15和聯結17組成第二個轉動體，齒輪套8、磁轭鐵芯2、内摩擦片14、銜鐵1組成第三個轉動體。
3、電磁離合器的最後一個特征是固定氣隙設在線圈鐵芯13與磁轭鐵芯2的徑向間隙處。
