濕式多片摩擦式電磁離合器結合附圖作進一步的詳細描述。

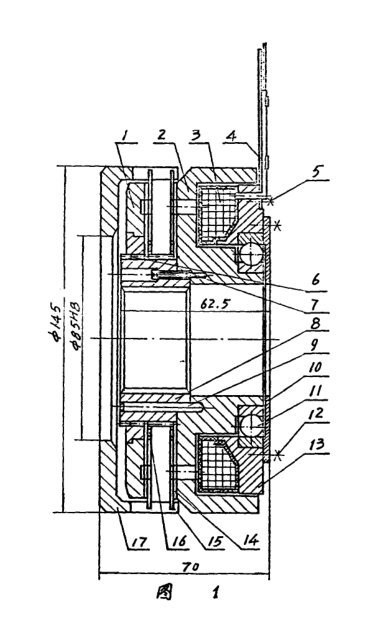

圖1是本電磁離合器的結構剖視圖

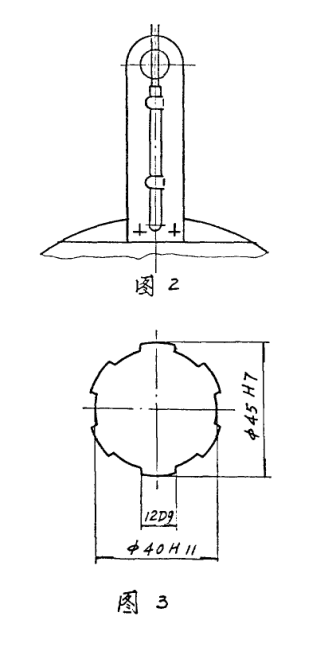

圖2是本電磁離合器的引線闆
圖3是本電磁離合器與從動軸配合的花鍵孔
參照圖1，齒輪套8，内孔拉成矩形花鍵。在其外圓上銑有漸開線齒，在其端面上均布了三個銷孔，用銷子9與磁轭鐵芯2銷緊。另外在其端面上還均布了三個銷孔，用螺栓7與磁轭鐵芯2緊固，具有同樣齒形的内摩擦片14、帶有隔磁套的磁鐵1與齒輪套的漸開線齒齧合。内摩擦14、彈簧圈16、外摩擦片15、銜鐵1，均平行放置在磁轭鐵芯2的端面上，放置磁轭端面上的第一片摩擦片是内摩擦片14，接著放彈簧圈16、外摩擦片15，然後再放内摩擦片14，如此類推，但最後靠近銜鐵1端面的摩擦片應是内摩擦片14，然後放置銜鐵1、并用鋼絲卡圈卡在齒輪套8上。将外摩擦片15的外圓上等分均布的六個槽與聯結17的六個爪相齧合。本電磁離合器内摩擦片14爲六片，外摩擦片15爲五片，彈簧圈16爲5片。
用純鐵制作的磁轭體，分成磁轭鐵芯2和線圈鐵芯13，在磁轭鐵芯2上設有線圈槽，在其端面上打上八段互相貫通的隔磁孔，每段之間留有連接肋。磁轭鐵芯2靠近線圈槽内側的圓柱體加工出安裝軸承的圓柱梯台。将軸承11的内套圈裝在上面，磁轭鐵芯2有圖3所示的内孔，并有間隙與從動軸配合。
線圈鐵芯13是用純鐵制作的空心圓柱體，内孔的一段與磁轭鐵芯2的線圈槽内壁有0.1mm配合間隙，另一段的梯台外徑與軸承11的外套圈配裝，在線圈鐵芯13的軸向端加工出圓柱面。線圈3的骨架一方面與線圈鐵芯13的一段外圓面緊配裝入，另方面在骨架與圓柱面之間塗有樹脂膠膠牢。其中，線圈3的骨架用酚醛塑料制成。在骨架上繞漆包線600匝。線圈鐵芯13留有軸向孔，導線從這裏引出。并接在圖2所示的引線闆上，引線闆與外部某一支承固定，電源從這裏接入，所以不論磁轭鐵芯2轉動是否，線圈3和線圈鐵芯13始終靜止不動，當電磁離合器通電激磁時，吸動銜鐵1，壓緊摩擦片組，由外摩擦片15和聯結17傳遞力矩，斷電後磁力消失，摩擦片組在彈簧圈16的作用下，恢複原始狀态。
