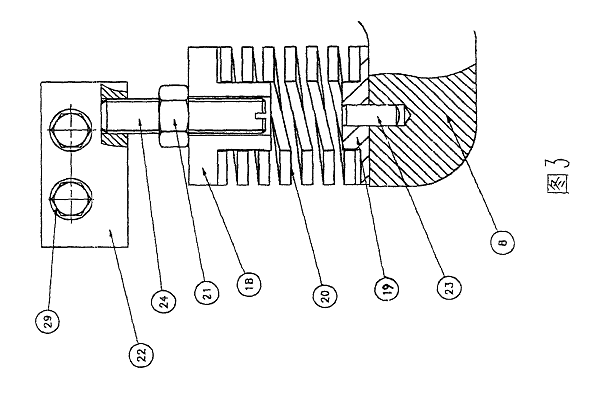

如附圖3所示，彈簧安裝座19通過圓柱銷23與制動臂8連接在一起，制動彈簧20安裝在兩個彈簧安裝座18和19之間。通過轉動螺母21可以調節制動彈簧力。制動彈簧緊定螺釘24固定在彈簧安裝座18和制動彈簧安裝闆22之間。制動彈簧安裝闆22通過制動彈簧安裝闆固定螺釘29與固定元件25連接，并且緊貼固定元件的凸起27，因此制動彈簧的彈簧力直接傳到固定元件的凸起17。将螺母21擰到緊貼制動彈簧安裝闆22時，擰下制動彈簧安裝螺釘29，制動彈簧20、螺母21、彈簧安裝座18，彈簧安裝座19、制動彈簧緊定螺釘24和制動彈簧安裝闆22可以一起拆卸。
該制動器松閘的動作原理是當制動器上電後，可動鐵芯2與電磁鐵端蓋31相互吸引而運動，同時可動鐵芯2通過球頭螺釘7推動制動臂8轉動，因此制動閘瓦11帶動制動盤32離開制動面，實現制動器的松閘。微動開關打闆6a也将随制動臂運動，從而使得微動開關6動作。
該制動器制動動作原理是當制動器斷電後，制動臂8在制動彈簧20彈簧力作用下轉動，從而帶動制動閘瓦11和制動片32運動至制動面，産生制動摩擦力，實現制動器的制動動作。由于制動摩擦力的作用方向通過制動臂8的轉動軸軸心，因而不會産生附加力矩。制動臂8轉動的同時也将推動可動鐵芯2向左運動，此時複位彈簧3将産生彈簧力使得可動鐵芯恢複到附圖1所示的位置。
本發明有與制動盤32與制動彈簧20、制動彈簧20與制動器電磁鐵1之間有杠杆比，因此制動彈簧20和制動器電磁鐵1的輸出要求降低，制動器的發熱和溫升情況改善。
本發明核心在于将整個制動器置于制動面内，制動盤與制動面之間産生摩擦力作用方向通過制動臂轉動的軸心，制動器的安裝、拆卸與微調非常容易。本發明是制動器原理結構和空間布置，因而可以在本發明核心内容的基礎上進行各種變化。
