附圖說明

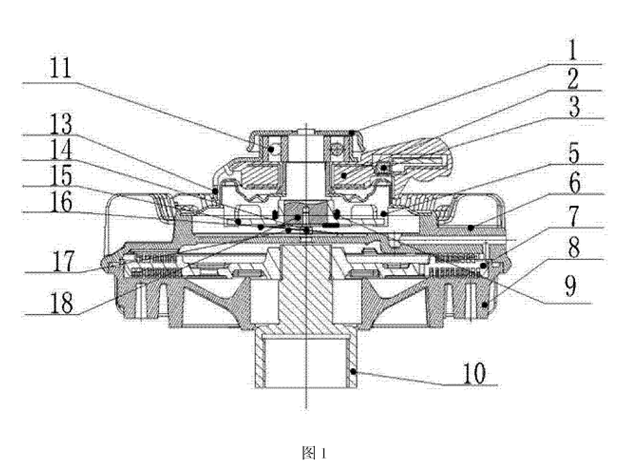

下面結合附圖對本實用新型的具體實施方式作進一步詳細說明：圖1爲本實用新型的結構示意圖。
具體實施方式
附圖表示了本實用新型的結構,下面再結合附圖進一步說明其有關細節。該電磁閥旋轉式電控矽油電磁離合器,包括主動軸10、殼體8、前蓋6和主動闆7,殼體8和前蓋6 之間設有儲油腔、工作腔以及導通儲油腔與工作腔的出油口和回油通道,出油口設有閥片總成,閥片總成由電磁閥總成控制進行旋轉開合,電磁閥總成設置在前蓋6前側, 并由中央控制器控制開斷，電磁閥總成的外側上設有監測前蓋6 的轉速傳感器,轉速傳感器向中央控制器輸送前蓋6轉速信号;轉速傳感器包括自帶永磁鐵的霍爾元件3 和感應栅5,感應栅5設置在前蓋6上,自帶永磁鐵的霍爾元件3對應設置在感應栅5的上方。
閥片總成包括動銜鐵15和閥片17,閥片17位于工作腔與儲油腔之間且閥片17與出油口的位置相對應,閥片17由銜鐵帶動旋轉開合。電磁閥總成包括電磁線圈2 和靜銜鐵18,靜銜鐵18位于前蓋6前側,電磁線圈2位于靜銜鐵18上方,且電磁線圈2外套設有導磁罩13,導磁罩13連接前蓋6,導磁罩13與電磁線圈2通過軸承11相連,且導磁罩13上設有導磁蓋1,動銜鐵15可轉動套設在靜銜鐵18上,且動銜鐵15連按有複位扭簧9,動銜鐵15下端設有動銜鐵托闆16,動銜鐵托闆16通過限位釘14固定在靜銜鐵18 上,靜銜鐵18與閥片總成在電磁線圈2通電的狀态下形成閉合的磁場回路,中央控制器的輸出端控制電磁線圈2 的通電或斷電。
本實用新型的工作原理,電控矽油電磁離合器的主動軸10與發動機的輸出軸相連,當發動機運轉時,電控離合器的主動軸10帶動主動闆7旋轉,殼體8和前蓋6與風扇相連,主動闆7與殼體8、前蓋6之間通過迷宮槽中的矽油介質柔性連接,這樣控制矽油在迷宮槽中的流量就可以控制主動闆7與前蓋6、殼體8之間的轉速差,達到控制風扇轉速的目的。電控矽油電磁離合器的電磁線圈2通過線束接收來自中央控制器的占空比信号,控制閥片17的開啓與關閉,通過控制單位時間内閥片17關閉與開啓的時問比例來調節從儲油腔到迷宮槽的矽油流量,再通過前蓋6與殼體8間的回油通路的設計來滿足不同轉速要求下的回油量的控制。這樣通過閥片17控制出油量、回油通路控制回油量以達到迷宮槽中矽油量按一定的比例增加或減少，達到風扇轉速的線性增加或減小。
