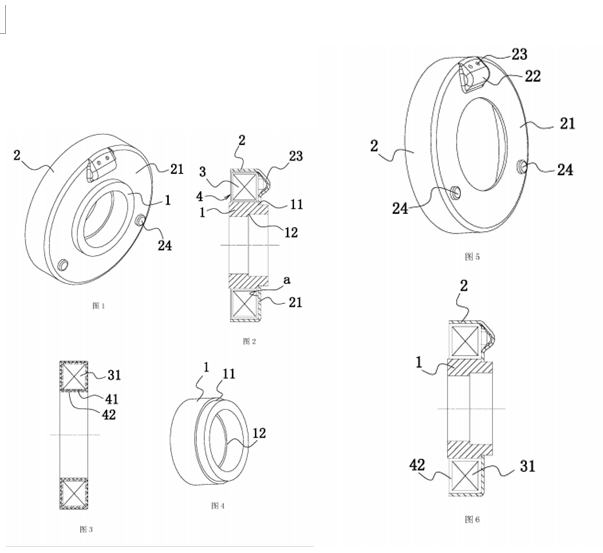

附圖說明
圖1爲本實用新型提供的結構示意圖；
圖2爲本實用新型提供的剖視結構示意圖；
圖3爲本實用新型提供的線圈結構示意圖。
圖4爲本實用新型提供的線圈内套結構示意圖；
圖5爲本實用新型提供的線圈外殼結構示意圖；
圖6爲本實用新型提供的實施例二結構示意圖；
圖中,線圈内套1、外環形定位台階11、内環形定位台階12、線圈外殼2、環形擋闆21、過線部22、過線孔23、定位柱24、線圈3、漆包線圈31、絕緣封裝結構4、綿層41、塑封層42、線圈安裝環形槽 a。
具體實施方式
如圖1-2所示,本電磁離合器的線圈部件包括線圈内套1和套設在線圈内套1外圍的線圈外殼2,線圈内套1用低碳鋼或其它導磁材料制成,作用是増強磁性。
在線圈外殼2和線圈内套1之間設有線圈3,該線圈3包括漆包線圈31,在漆包線圈31的表面設有填充在線圈外殼2和漆包線圈31之間、以及線圈内套1與漆包線圈31之間并能将所述的漆包線圈31封裝的絕緣封裝結構4。具體地,絕緣封裝結構4爲複合式絕緣封裝結構，絕緣封裝結構4起著密封和固定的作用。
如圖1-2和圖3所示,該絕緣封裝結構4包括包覆在漆包線圈31表面的綿層41,在綿層41上設有包括由環氧樹脂在内的材料注塑制成且能将所述的綿層41嵌固的塑封層42。綿層41上具有若幹陣列分布的編織孔,在塑封層42上具有若幹與所述的編織孔一一對應的嵌固凸起,嵌固凸起設于所述的編織孔中。
其次,如圖2和圖4-5所示,爲了便于拆裝,在線圈内套1 一端外壁設有外環形定位台階11,在線圈外殼2的一端具有套設在外環形定位台階11上且與線圈外殼2連爲一體式結構的環形擋闆21,所述的線圈外殼2、環形擋闆21和線圈内套1之問形成線圈安裝環形槽a。線圈3設置在線圈安裝環形槽a中。在線圈内套1設有外環形定位台階11的一端内壁設有内環形定位台階12。
另外,在環形擋闆21上設有向外凸起的過線部22,所述的過線部22上設有若幹過線孔23。環形擋闆21上設有若幹向外凸起的定位柱24，線圈3上的導線穿過過線部22的過線孔23。
通過環氧樹脂将線圈外殼2和漆包線圈31之間、以及線圈内套1 與漆包線圈31之問填充并将漆包線圈31封裝,不僅能提高結構強度,而且能形成一個部件以便于拆裝,降低了拆裝難度和提高了生産效率。
