在發動機運行過程中加速與減速交替進行，散熱量動态變化，風扇轉速動态改變，使發動機始終保持在最佳工況，被動盤從主動盤獲得的有功功率與散熱量匹配，使發動機功率達到最大節約。
利用本實用新型的電磁風扇離合器無級調速控制實現的無級調速控制裝置，結合電子信号采集反饋和PWM 信号脈沖寬度調制技術，可以對發動機散熱進行有效控制，實現風扇的無級調速。

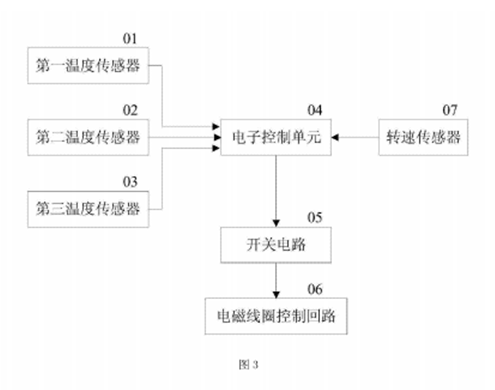

如圖3所示，無級調速控制裝置包括電子控制單元04、開關電路05、電磁線圈控制回路06，還包括轉速傳感器07、第一溫度傳感器01、第二溫度傳感器02、第三溫度傳感器03，電子控制單元04，接收傳感器的采集信号，形成溫度變化趨勢數據，并根據預置數據和處理邏輯，生成與發動機散熱量對應的控制脈沖信号，發送至開關電路05;開關電路05，接收電子控制單元04發送的控制脈沖信号，并進行功率放大，形成控制電磁線圈控制回路06通斷的開關信号;電磁線圈控制回路06，接收開關電路05的開關信号，使電磁線圈生成或消除電磁場，轉速傳感器07，采集被動盤的動态轉速信号，發送至電子控制單元04;
第一溫度傳感01，采集發動機子系統中的動态水溫信号，發送至電子控制單元04，第二溫度傳感器02，采集發動機子系統中的動态油溫信号，發送至電子控制單元04，第三溫度傳感器03，釆集發動機子系統中的動态氣溫信号，發送至電子控制單元04；各傳感器連接電子控制單元04的信号輸入接口，開關電路05的信号輸入接口連接電子控制單元04的信号輸出接口，開關電路05的信号輸出接口接入電磁線圈控制回路06。
本實用新型的無級調速控制裝置可以實現上述的無級調速控制，控制電磁線圈及時生成或消除電磁場，改變主動盤與被動盤的吸合狀态，控制風扇的有功功率，進而實現對風扇轉速的有效控制。
電子控制單元04采用成熟、廉價的單片機，如MCS51系列MCU或 ARM系列CPU，可以完成高精度數據處理，并降低控制裝置整體制造成本。
開關電路05，通過包括的高速繼電器，或三極管，或場效應管，将控制脈沖信号形成開關信号，開關電路05在輸出端接入電磁線圈控制回路06，在接收端接受控制脈沖信号，完成脈沖控制信号的放大和傳遞。根據電子控制單元04的信号輸出接口驅動能力大小，在必要時可以省略開關電路05。
利用運算放大電路，采集發動機溫度信号的細微變化，利于電子控制單元04形成準确的溫度變化趨勢，實現用于電磁線圈控制回路的控制脈沖信号對溫度變化的精确、快速響應。

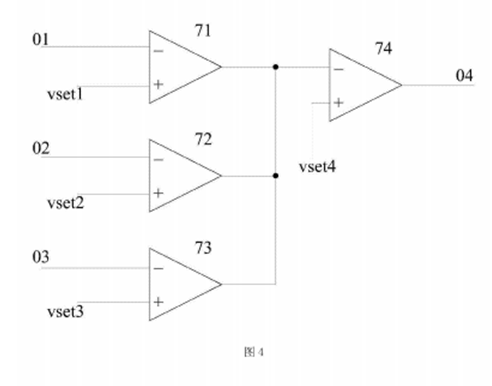

如圖4所示，包括第一功放71，第二功放72，第三功放73，第四功放74。第一功放71，用于接入動态水溫信号，并将信号放大、濾除幹擾；第二功放72，用于接入動态油溫信号，并将信号放大、濾除幹擾；第三功放73，用于接入動态氣溫信号，并将信号放大、濾除幹擾；第四功放74，用于接入放大的各動态信号，進行放大，合成複合溫度信号發送電子控制單元04。第一功放71的一個輸入端連接第一溫度傳感器01，另一個輸入端連接基準信号vset1，第二功放72的一個輸入端連接第二溫度傳感器02，另一個輸入端連接基準信号vset2，第三功放73的一個輸入端連接第三溫度傳感器03，另一個輸入瑞連接基準信号vset3，第一功放71、第二功放72和第三功放73的輸出端連接第四功放74的一個輸入端，第四功放74的另一個輸入端連接基準信号vset4，第四功放74的輸出端連接電子控制單元04的信号輸入接口(端口)。各基準信号既可以用于标定信号基準，也可以用于标定本輸入端信号在複合信号中的權重值。通過運算放大電路使各傳感器采集的溫度信号差異表現更加清楚，使電子控制單元04可以更準确的接收到細微的溫度差異信号。通過使用成熟的如LM324系列集成運算放大電路，可以減低成本，提高溫度信号的采集精度，降低采集噪聲。
