技術領域
本設計涉及一種用于機械傳動中的電磁失電制動器，尤其是一種電磁失電制動器的手動釋放裝置。
背景技術
電磁失電制動器用于在失電情況下對機械傳動進行制動，以保證機械操作安全，當需要釋放時，可搬動手動釋放裝置，使銜鐵與摩擦片分離，制動器打開。原手動釋放裝置爲手柄式，其結構是在電磁失電制動器外端設置手柄，手柄通過螺釘拉動銜鐵，使摩擦片得到釋放。這種結構的手柄露出電機防護罩，占有很大空間；另外，調整時，手柄位置不能自鎖，很不方便。
發明内容
本設計爲解決公知技術中存在的技術問題而提供一種體積小、操作方便的電磁失電制動器的手動釋放裝置。
本設計爲解決公知技術中存在的技術問題所采取的技術方案是：
一種電磁失電制動器的手動釋放裝置，由内端面裝有電磁線圈和彈簧的環形磁轭組裝件、安裝在磁轭組件内端面與彈簧相接觸的銜鐵和摩擦片、安裝在磁轭組件外端面帶有拉動銜鐵螺釘的手動釋放裝置組成，所述手動釋放裝置爲一個尾部帶有折邊的丫型手動釋放闆，磁轭組裝件的外周面上徑向安裝有手動釋放螺釘，手動釋放螺釘的柱面上制有與手動釋放闆折邊相吻合的豁槽。
本設計還可以采用如下技術措施：
所述拉動銜鐵螺釘上還安裝有防止其螺釘被卡住的導套和複位彈簧。
本設計具有的優點和積極效果是：由于在電磁失電制動器的磁轭組件外端面安裝尾部帶有這邊的丫型手動釋放闆和磁轭組裝件外圓上安裝有柱面開有豁槽的手動釋放螺釘，因此，當旋轉手動釋放螺釘時，該螺釘的柱面推開手動釋放闆的折邊，帶動手動釋放闆，使制動器逐步打開，代替了手柄釋放裝置，使體積大大縮小；當手動釋放螺釘旋轉90°位置時，制動器完全打開，并可定位自鎖很方便；另外本設計還具有結構簡單，外形美觀，操作方便的優點。
附圖說明

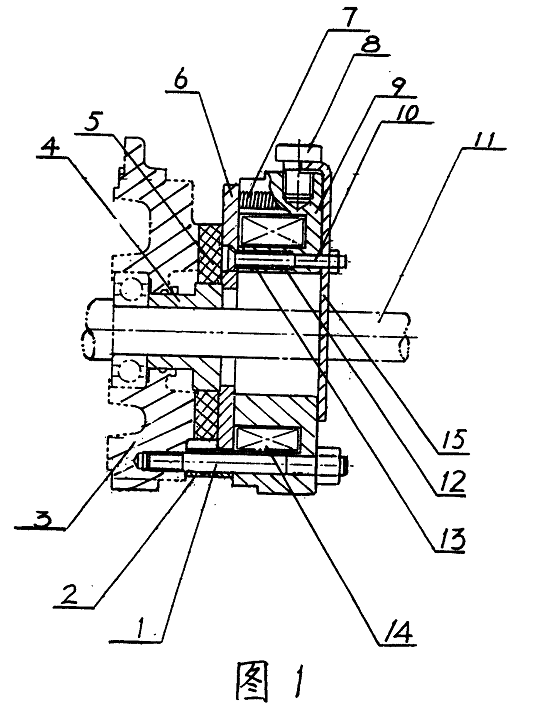

圖1是本設計的結構示意圖；
圖2是圖1中手動釋放闆的結構示意圖；
圖3是圖2的側視圖；
圖4是圖1中手動釋放螺釘的結構示意圖。
具體實施方式
爲能進一步了解本設計的發明内容、特點及功效，茲例舉以下實施例，并配合附圖詳細說明如下：
請參閱圖1，磁轭組裝件9爲環型，其内安裝有電磁線圈14和彈簧7，磁轭組裝件的内端面安裝有與彈簧7相接觸的銜鐵6，磁轭組裝件的外端面安裝有尾部帶有折邊17的丫型手動釋放闆15，如圖2和圖3所示，手動釋放闆上制有兩個通孔18，在通孔上安裝有兩個拉動銜鐵的螺釘10。爲了防止拉動銜鐵的螺釘被卡住影響制動，在兩個螺釘10上還分别套裝有導套13和複位彈簧12。爲了使手動釋放闆拉動銜鐵，在磁轭組裝件外圓面徑向安裝有手動釋放螺釘8，手動釋放螺釘的柱面上開有與手動釋放闆的折邊相吻合的豁槽16，如圖4所示，制動器制動時手動釋放闆的折邊含在豁槽内；需制動器打開時，旋轉手動釋放螺釘90°，手動釋放闆的折邊被手動釋放螺釘柱面頂出豁槽并且可自鎖。整個制動器可以通過螺栓1和襯套2安裝在電機端蓋3上，摩擦片5可以通過聯結軸套4安裝在電機軸11上。
