有滑環摩擦式電磁離合器是一種結構簡單、成本低、耗電少的電磁離合器，适用于各種機械系統自動地完成功能傳遞。它是在現有電磁離合器結構上，外摩擦片作成窄片型以及增加了半梯形導磁闆，并對磁路、電磁參數優化設計創造而成。本電磁離合器由電刷滑環饋電，其結構由磁轭體、半梯形導磁闆、内外摩擦片、彈簧片、銜鐵和聯結構成。通電吸動銜鐵，壓緊摩擦片組，實現力矩傳遞，斷電力矩傳遞終止。
由磁轭體、線圈、半梯形導磁闆、滑環、外摩擦片、内摩擦片、彈簧片、銜鐵和聯結組成的電磁離合器，其特征是在磁轭體的内孔不鑲齒輪套，内摩擦片作成寬片型。外摩擦片作成窄片型。線槽做成梯形、半梯形、平行四邊形其中的一種，在磁轭體的端面上與線槽底面等長的長度内設有一段導磁體，形狀做成半梯形、正方形、長方形中的一種。
這種有滑環摩擦式的電磁離合器适用于機械傳動系統中，可在主傳動運轉的情況下，使從動部分與主動部分接合或分離，從而達到換向制動等目的。目前有的滑環摩擦式電磁離合器，基本有兩種；一種是結構簡單、制造方便、成本低、價格便宜，但它結構落後，産品性能差。另一種性能先進，但它制造複雜，耗工耗料多，價格高，同規格一台的價錢可以買前一種三四台，由于價格便宜，因此前一種仍占領著廣大市場。
爲了設計出既有前一種制造方便、成本低、價格便宜，又有後一種先進技術性能的電磁離合器産品，讓電磁離合器不用齒輪套，花鍵孔直接在磁轭上拉出。内外摩擦片交替的直接置于磁轭體的端面上。内摩擦片與花鍵軸齧合，外摩擦片與聯結爪齧合。線圈置于磁轭内，引出線的兩端分别與滑環和磁轭體相接，饋電是由電刷和滑環完成的，通電吸動銜鐵壓緊摩擦片組，把力矩傳遞到被動側，斷電後由彈簧片使内外片分開。
爲力使其有先進的技術性能，将外摩擦片做成窄片型，用來增大摩擦半徑。但是，爲了取代市場上正廣泛使用的電磁離合器，其外形尺寸，花鍵孔，安裝尺寸必須和它們完全相同，所以當外片内徑增大後，在磁轭體的端面上，與線槽底面等長的長度内，設有梯形、正方形、長方形導磁體。本設計爲半梯形導磁體，并對線圈參數和磁路采用最優方案。通過以上設計，該産品具有同前一種電磁離合器同等的低成本，同等的低價格，同時在性能上靜、動力矩提高兩倍，接通時間下降20%，斷開時間下降70%，産品重量降低了15%，特别它節電顯著，技術性能趕上了後一種電磁離合器，效益十分可觀。

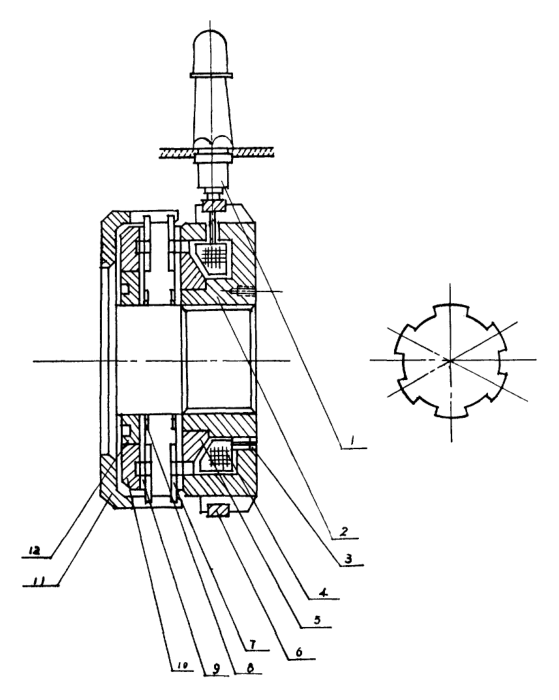

參照附圖，磁轭體2的内孔拉成花鍵，在其端面上車成可容納線圈4和半梯形導磁闆5的槽，槽的徑向和軸向作有引出線孔，線圈的兩個引出線端分别通過引出線孔焊在滑環6和磁轭體2上，磁轭體2的外圓上置有用環氧樹脂澆固的滑環6，磁轭體2的滑環6相互絕緣。内摩擦片9、彈簧片8，外摩擦片7和鑲有隔磁套的銜鐵10，分别按圖示的順序放置在磁轭體2的端面上，并将聯結11的六個爪嵌入外摩擦片7的六個槽内。内摩擦片9的花鍵孔與用戶的花鍵軸相齧合。電刷1與滑環6緊密接觸，電源通過電刷1與滑環6饋給線圈，吸動銜鐵壓緊摩擦片組，實現力矩傳遞，斷電後由彈簧片8将内外摩擦片分開，力矩傳遞終止。
