用來制造電磁離合器的離合器轉子的圓盤的方法，其特征在于包括以下諸步驟，通過切割縱向闆材形成一種正方形闆，正方形闆的邊長與所述縱向闆材的寬度相同，以及通過普通的沖壓加工在一模子的圓柱形凹部沖壓所述正方形闆，圓柱形凹部的直徑與所述正方形闆的對角線長度相同。所述正方形闆可以不是正方形。
如圖1表示一種普通的電磁離合器的結構，這種離合器裝在壓縮機上，用來控制将驅動功率從一驅動源傳遞到壓縮機，電磁離合器含有U字型的離合器轉子，轉子具有環形部分，且可轉動地通過徑向軸承裝在環形襯套的外表面，襯套從壓縮機的前端闆軸向地延伸。皮帶輪固定在環形部分的外表面，以容納傳動皮帶。電磁鐵固定配置在空心部分内，且與電磁離合器轉子的環形部分和分别限定窄小的間隙。具有徑向延伸的法蘭部分的毂盤借助螺栓固定在壓縮機傳動軸的末端。制動闆連同多條片簧在其一端上用鉚釘固定在毂盤的法蘭部分的一個端面上。銜鐵闆配置在法蘭部分的徑向外部，且用鉚釘固定在片簧的另一端。
離合器轉子總是通過傳動皮帶，接收來自驅動源的轉動力而旋轉的。如果此時使電磁鐵激勵，離合器轉子和電磁鐵之間就有磁通流過，從而将銜鐵闆吸收離合器轉子的一端。因此，銜鐵闆随離合器轉子轉動，從而将銜鐵闆吸合離合器轉子的一端。因此，銜鐵闆随離合器轉子轉動，從而将轉動力從從銜鐵闆傳遞到離合器轉子，驅動壓縮機的傳動軸。
參照圖2，圖中所示的是一種加工圓盤的方法，這種圓盤可用制造上述電磁離合器的離合器轉子。圓盤是用沖床依次沖切闆材而制成的，此時，必須以一定的間距沖切縱向的闆材，例如各圓盤之間的間距爲縱向闆材寬度的兩至三倍。而後用沖床加工圓盤而制成離合器轉子。因此，由于圓盤是按上述方法制成的，縱向闆材用斜線所示的部分都成爲廢料，從而加重了生産成本。
本章節提供一種加工圓盤的方法，這種圓盤可用來制造電磁離合的轉子，生産轉子過程中的廢料得以減少。另外這種圓盤可用來制造電磁離合器的離合器轉子，轉子的生産成本得以減輕。

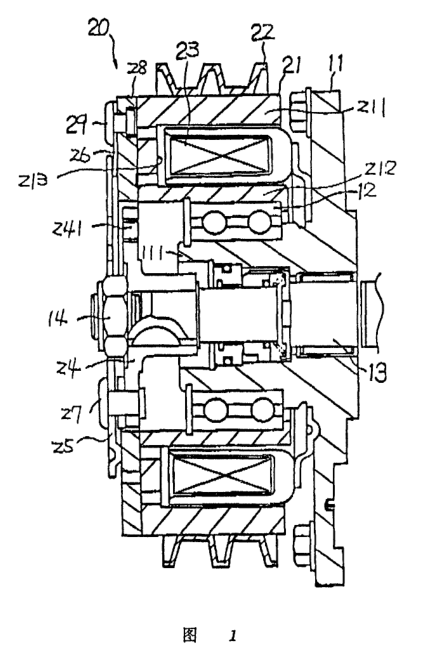

參照附圖，圖1是一個普通電磁離合器的剖視圖。
圖2是一個說明普通加工圓盤的方法的示意圖，該圓盤可用來制造電磁離合器的離合器轉子。

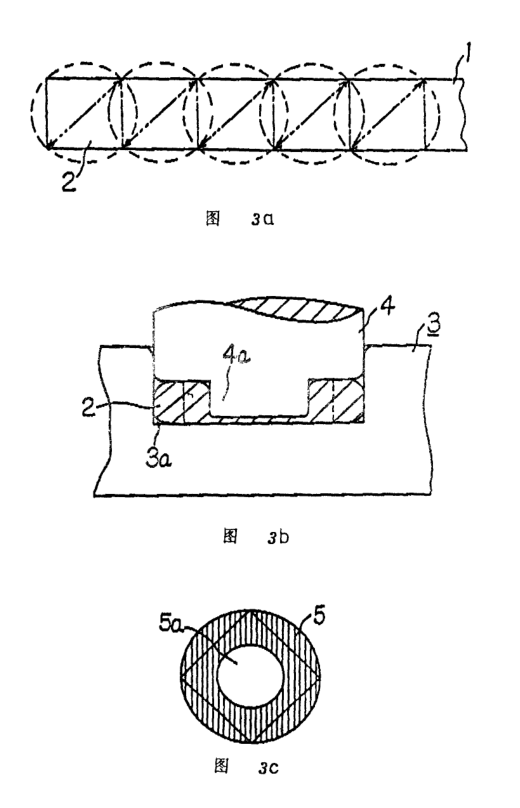

圖3是說明加工圓盤的方法的示意圖，該圓盤可用來制造本電磁離合器的離合器轉子。

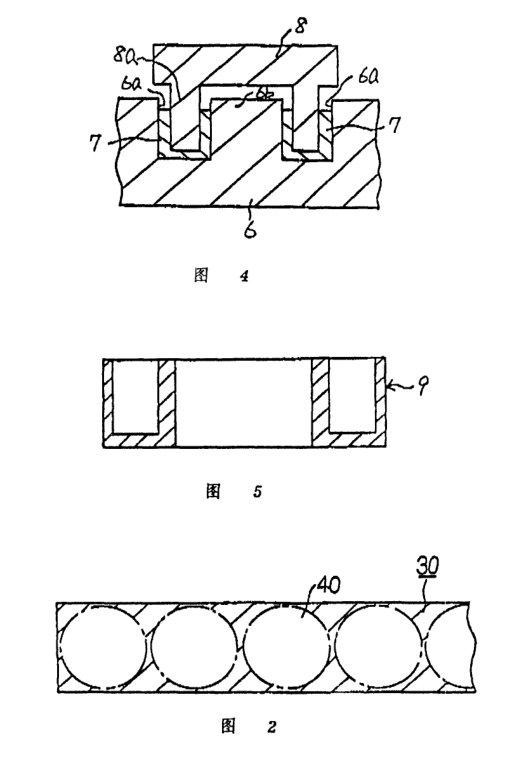

圖4是一個說明制造電磁離合器的離合器轉子的慣用方法的示意圖。
圖5是一個用上述方法制成的離合器轉子的剖視圖。
按制造圓盤的第一步驟，将縱向闆切割成正方形，正方形的一條邊就是縱向闆材的寬度。亦即是将縱向闆材沿圖3中所示的點劃線切開。如下文所述，用雙點劃線所示的正方形闆的對角線是所制造的圓盤的直徑。圓盤的形狀用虛線表示。
在第二步驟中，正方形闆被放置在模子的圓柱形凹部内，凹部的直徑與正方形闆的對角線長度相同。然後在普通的沖壓加工中，凸模沖頭下端面上的凸出部分沖壓正方形闆。如圖3中所示，由于正方形闆是在圓柱形凹部内進行沖壓的，正方形闆變形成圓盤形狀。同時在圓環的一個側面對應于凸模沖頭的凸出部分的位置上形成凹形部分。
在制造離合器轉子的情況下，由于采用了上述的圓盤，穿過凹形部分的底面先形成一個孔。如圖4中所示，将圓盤放置在模子的凹部，模子的中心處裝配有凸出部分，凸出部分的直徑與孔的直徑相同。其後，用具有凸出部分的凸模沖頭沖壓，将與模子的凸出部分同心放置的圓環制成電磁離合器轉子的形狀。
由于如上所述，形成了圖5中所示的離合器轉子，雖然上文描述了關于采用正方形闆制造圓盤的一個實施例，但是并非必須采用正方形闆，在變形加工時可以吸收加工誤差。
