電磁離合器的電磁裝置，該電磁裝置包括一個具有U型端面的環形磁性外殼，一個在其上牢固地連接所述環形磁性外殼底端部分的環狀支承闆和一個在其外表面上具有一個環形凹槽的塞頭元件，其特征在于所述電磁裝置還包括：與所述塞頭元件的所述環狀凹槽相齧合的齧合裝置，所述齧合裝置包括一個形成在所述環形磁性外殼的所述底端部分處的第一圓形孔和形成在所述環狀支承闆上的同心的第二圓形孔，所述第一圓形孔的直徑大于所述第二圓形孔的直徑，因而在所述環形磁性外殼的所述底端部分底端面處形成堅定的環狀突出部分。

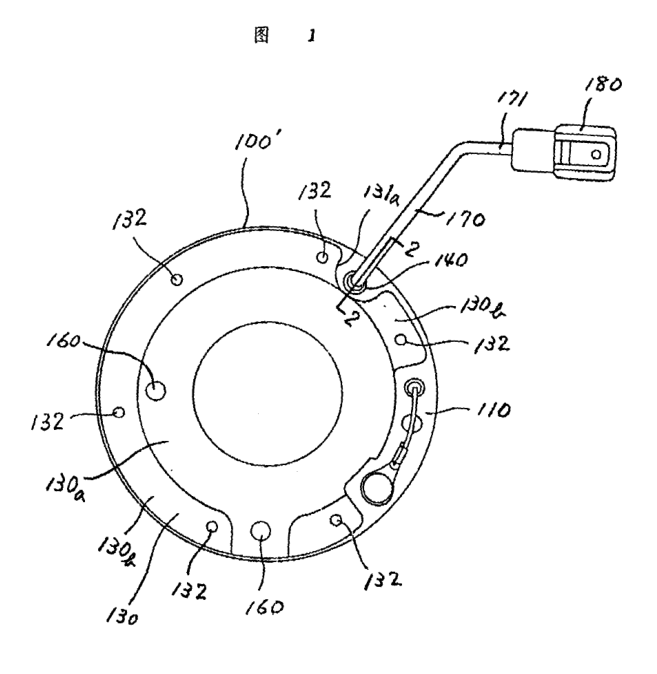

詳細參照附圖，電磁離合器的電磁裝置包括具有U形端面的環形磁性外殼，容納在環形磁性外殼内的電磁線圈和将環形磁性外殼用點焊法牢固地固定在其上的環狀支承闆。環形磁性外殼包括内環形圓筒部分、外環形圓筒部分和連接内和外環形圓筒部分的環形底端部分。環狀支承闆用多個鉚釘牢固地固定在壓縮機外殼的軸向端面上。外殼的内環形圓筒部分的厚度應當設計成略大于外殼的外環形圓筒部分的厚度。孔形成在環形磁性外殼底端部分的一定的部分處。與孔同心的孔用如圖4中所示的切削工具形成在底端面處。孔的底表面朝著其中心的方向略有傾斜。因而，從孔的内側壁向内延伸的環狀凸緣形成在環形磁性外殼的底端部分的一定部位處。
用絕緣材料，例如一個橡膠件制成的墊圈伸入并穿過孔。墊圈包括上圓筒部分，連接在上圓筒部分的底端的下圓筒部分，連接在下圓筒部分的底端的截頂玉米狀部分，軸向地從其中心穿過的孔和在上圓筒部分與下圓筒部分之間的界限處形成的環形凹槽。上圓筒部分的直徑設計成大于下圓筒部分的直徑。凹槽的形狀上表面稍許帶些傾斜以配合孔的底表面。凹槽的環狀上表面稍許帶些傾斜以配合孔的底表面，凹槽的環狀底表面的直徑設計成略大于孔内側壁的直徑，因此，利用橡膠件的彈性，墊圈的上圓筒部分貼切地配置在孔之内，而墊圈的環形凹槽貼切地與環形凸緣相齧合。
環狀支承闆包括在其上面限定凹口的淺環狀部位和從淺環狀部位的周邊徑向延伸的環狀部分。環狀支承闆配置有半圓形的切除部分形成在其環狀部分處。半圓形切除部分在與孔對準，以備當環形磁性外殼的底端部分牢固地固定在環狀支承闆的環狀部位上時，可以将墊圈的下圓筒部分配置在其内，環形磁性外殼用點焊法牢固地固定在環狀支承闆的環狀部位上，因而形成多個點焊焊點蹤迹。
