目前己廣泛使用的滾柱式超越離合器，其結構較爲複雜，體積較大，質量重，維修不便，且需要足夠大的外力才能保證離合器有足夠的結合力或摩擦力不至于打滑，更不能實現選擇、超越功能。
最新提供一種電磁雙向可選滾柱式超越離合器。該超越離合器包括:輸入軸、内卡簧、骨架、雙向凸輪、墊圈、螺栓、滾柱、外卡簧、第二軸承、制動盤、電磁控制器、輸出軸套、外卡簧、輸出軸、複位彈片，輸入軸與雙向凸輪通過螺性固定連接，雙向凸輪與輸出軸套之間通過骨架中設置的滾柱與雙向凸輪的相對位移形成雙向可選擇的離合連接，通過外卡簧對軸承進行軸向固定，滾柱、複位彈片固定裝在骨架中，制動盤與骨架固定連接，制動盤與電磁控制器連接。輸入軸在上面動态連接有油封和第一軸承，雙向凸輪在上面動态連接有第二軸承，骨架設置在在雙向凸輪與輸出軸套之問，滾柱設置在骨架上，骨架與制動盤固定連接。
與現有技術相比，本實用新型具有使用安全，産品壽命長，裝配、維修和更換方便，外型小巧緊湊，傳遞扭矩大的特點，具有超越功能，達到節能目的。

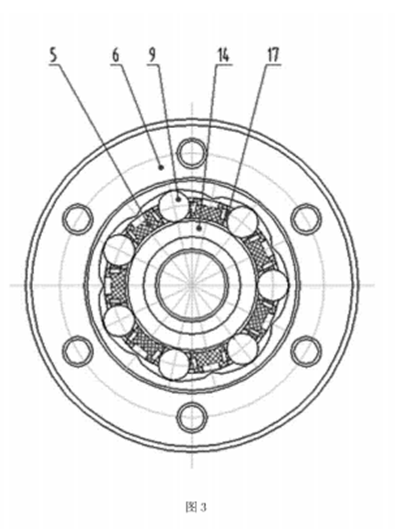

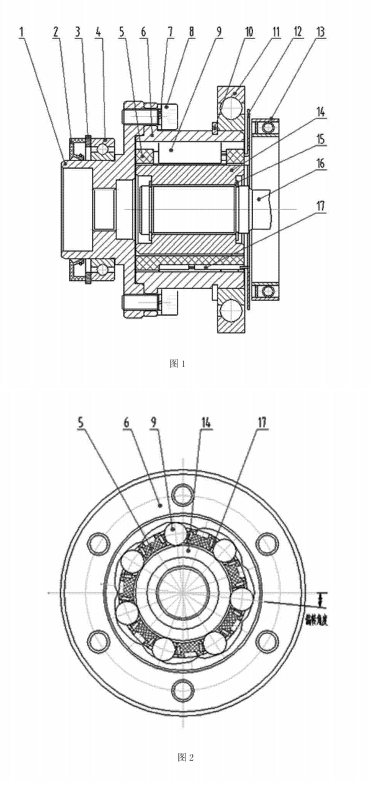

附圖說明：圖1爲本實用新型的結構示意圖; 圖2爲本實用新型的工作狀态結構示意圖; 圖3爲本實用新型的非工作狀态結構示意圖。其中：1.輸入軸，2.油封，3.内卡簧，4.第一軸承，5骨架，6.雙向凸輪，7.墊圈， 8.螺栓，9.滾柱，10.外卡簧，11.第二軸承，12.制動盤，13.電磁控制器，14.輸出軸套， 15.外卡簧，16.輸出軸，17.複位彈片。
具體實施方式：下面結合附圖和具體實施方式對本實用新型進行詳細說明。
本實用新型實施例提供一種電磁雙向可選擇滾柱式超越離合器，如圖1所示，輸入軸1與雙向凸輪6用螺栓8固定連接，同時輸入軸1起油封座和軸承座的作用，在上面動态連接有油封2和第一軸承4，雙向凸輪6與輸出軸套14之間通過骨架5中的滾柱9與雙向凸輪6的相對位移形成雙向可選擇的離合連接，雙向凸輪6同時兼著軸承座，在上面動态連接有軸承11，用外卡簧10對第二軸承11進行軸向固定，滾柱9與複位彈片17固定裝在骨架5中，制動盤12與骨架5固定連接，制動盤12受電磁控制器13控制。
如圖1、3所示，本實用新型的工作過程：當離合器處于工作狀态時，電磁控制器13通電，對制動盤12産生吸附力，形成旋轉力矩，骨架5在制動盤12作用下，将骨架5内的滾柱9定位在雙向凸輪6的自鎖點，使雙向凸輪6與輸出軸套14鎖緊，動力通過輸入軸1 傳輸至雙向凸輪6，由雙向凸輪帶動輸出軸套14、輸出軸16同步旋轉，當輸出軸16轉速高于輸入軸1轉速，滾柱9在複位彈片17作用下，回到模中，離合器脫開，實現超越。
如圖1、2所示，當離合器處于非工作狀态時，電磁控制器13斷電，在複位彈片9作用下，骨架5内的滾柱9位于雙向凸輪6内曲面幾何最高點，這時，輸入軸1與輸出軸16處于脫開狀态，可以自由的正、反轉動。
本實用新型還可以反向連接，将輸出軸16作輸入轉軸，連接盤作動力輸出端，中間連接滾柱9，滾柱9裝在骨架5中，骨架5與制動盤12連接受其控制。
