本設計涉及基本上是徑向的制動表面在軸向上被壓在一起的制動器，特别是一種圓盤式電磁制動器。
目前在一般起重運輸機械中，如皮帶運輸機、繩式卷揚機等，有的采用以對主電機斷電的方式停止設備運行，由于慣性作用，停轉速度慢且基本不具有停後制動功能；也有的采用在主電機軸上加裝輪式制動器，能夠提高設備停轉速度且能停後制動，但是結構松散，不利于設備的緊湊化設計且成本貴。爲了解決這個問題，人們在考慮這個領域内也使用片式電磁制動器的問題，然而工作環境要求它必須具備制動可靠，能保障設備安全運行；在露天或粉塵較高的場合長期作業，仍能有效制動，這些在普通的片式電磁制動器中是無法實現的。
本設計的目的是要提供一種改進的圓盤式電磁制動器，它能在惡劣環境中對一般起重運輸機械實現快速、有效地制動。
本設計的目的是這樣實現的：銜鐵于磁轭對著的那個面設有能形成固有隔磁氣隙層的凹面，齧合著能與機殼或固定闆構成第一摩擦副與銜鐵構成第二摩擦副的活動的摩擦圓盤。制動作用力及其調節機構是在連接著氣隙調整裝置的磁轭轭壁制有均布的帶有絲扣端部的通孔，孔内裝有一端接受頂絲壓迫而另一端頂于銜鐵側面的彈簧組成。
該制動器的制動是在失電狀态下，由制動作用力及其調節機構、銜鐵、摩擦圓盤、機殼或固定闆共同形成。
所說的第一摩擦副可以是摩擦圓盤與機殼或固定闆之間直接構成；也可以是在前述的二者之間且其中之一再借助鑲嵌個摩擦片構成。
所說的第二摩擦副可以是摩擦圓盤與銜鐵之間直接構成；也可以是在前述的二者之間其中之一再借助鑲嵌個摩擦片構成。
氣隙調整裝置是在以内絲扣連接磁轭且筒壁制由檢測孔和定位用開口的圓筒形護罩上，開口内裝拤固裝于磁轭的卡闆組成。
本設計的優點：失電狀态制動，摩擦面能保持清潔，可實現強力制動且制動安全可靠；能調整制動力矩，檢測和調整工作氣隙，且調整、維修方便。
附圖說明：

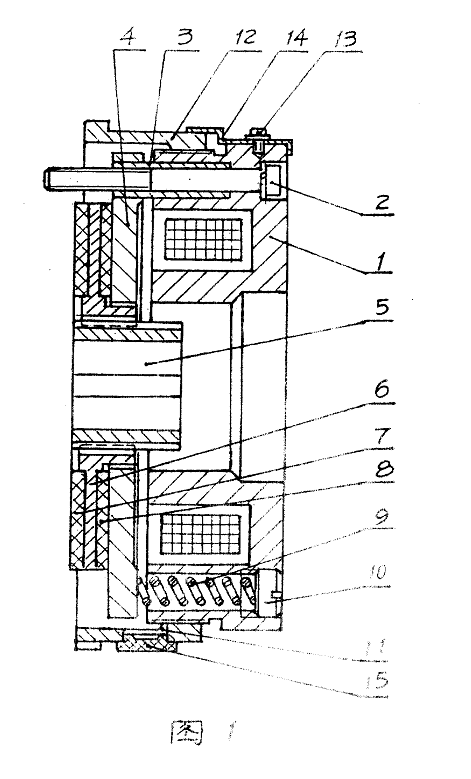

圖1是一種圓盤式電磁制動器處于制動狀态的主剖視圖。
下面結合圖1詳細說明依據本設計提出的具體裝置的細節及工作情況。
本制動器包括于側部絕緣固裝電磁線圈且線圈固定連通電源的圓環形磁轭1，裝有線圈這側部外圓制有絲扣，轭壁上還制有下述中的孔。轭壁均布3—6個階梯形通孔，孔内穿過連接螺栓2，将本裝置固定于具有一個對應摩擦平面的機殼或固定闆（圖中均未示出）上，機殼是指轉動構件自身的機殼；固定闆是指該位置固定的平闆或該闆以構件就近固定于它處，每個栓體與孔壁間分别裝有導套3。靠近磁轭設有線圈的這端面與其設有工作氣隙裝有闆式鋼質銜鐵4，銜鐵于磁轭對著的那個面上制有凹面，它能夠形成個固有的隔磁氣隙層，可以實現與磁轭快速脫開。銜鐵上還制有位置與連接螺栓對應直徑與導套外圓動配合的通孔，以此套裝于導套上，這樣銜鐵既支撐于螺栓上，又能沿導套活動。磁轭與銜鐵的中空圓内裝個制有傳動軸孔的齒套5，套外圓上制有均布的軸向齒，齧合著與銜鐵并列的能軸向滑動的摩擦圓盤6。該盤與機殼或固定闆之間構成第一摩擦副，二者可以直接構成；也可以在二者之間選擇其中之一，如摩擦圓盤的7處再鑲嵌個旨在改進摩擦性的圓環形摩擦片構成。
