本發明涉及一種主要應用于絞車齒輪箱的電磁制動器。

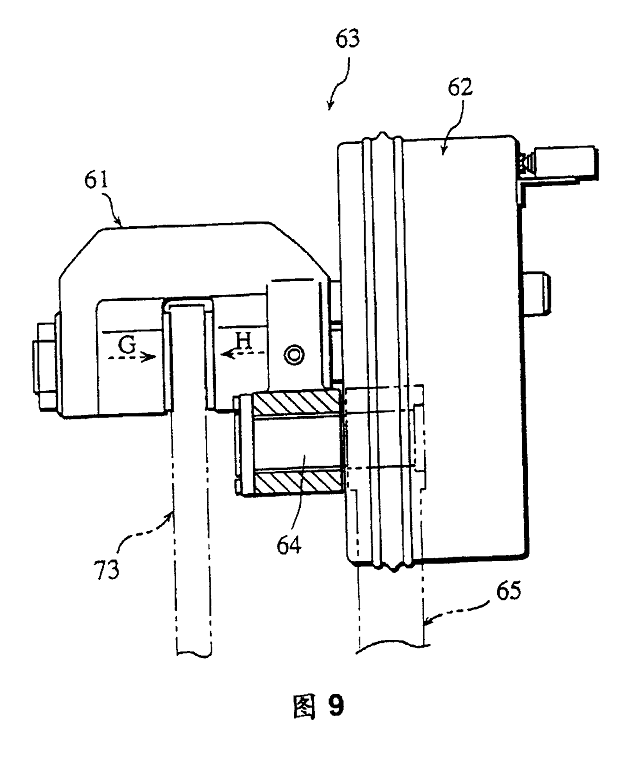

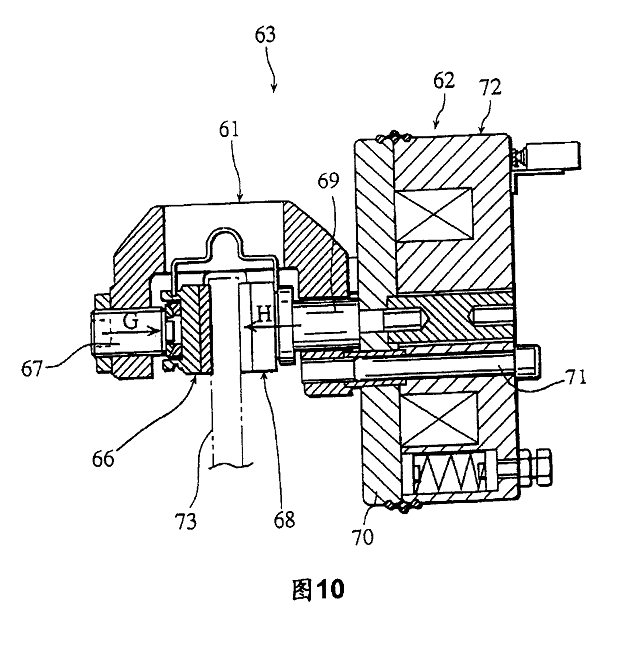

作爲應用于絞車齒輪箱等的一種傳統電磁制動器，具有圖9和圖10中所示結構的制動器是熟知的。
也就是說，如圖9和圖10中所示，在傳統電磁制動器中，U形卡鉗61和電磁部分62構成單元63，該單元63通過一個浮動銷附著在固定元件65上（用于固定）。
制動蹄片66通過調整螺釘67等附著在U形卡鉗61的一端，另一個制動蹄片68附著在推杆69的一端。該推杆69固定在電磁部分62的可移動鐵芯70上，卡鉗61的另一端通過一個連接螺栓71固定并連接在電磁部分62的固定鐵芯72上。
當電磁部分62啓動時，用雙點劃線表示的制動蹄73如制動盤，收到上述一對制動蹄片66和68的擠壓，執行制動工作。在這種情況下，制動蹄片66的壓力G、制動蹄片68的壓力H和切向力（作用在與圖9或圖10表面成直角的方向上）通過調整釘67、卡鉗61、推杆69和可移動鐵芯70傳遞。
然而，在如上所述的傳統電磁制動器中，需要一個具有足夠強度和剛度的U形大體積卡鉗塊。而且存在一個問題，即制動器的結構變得複雜，圖9和圖10的制動器寬度尺寸變大。
另外，US3357528和EP796814 A2也公開了一種制動器，但其适用的盤尺寸受限。
因此本發明的一個目的是提供一種電磁制動器，該制動器不需要大體積的卡鉗塊，并可得到整體上的輕重量裝置和結構的簡化，并能适應于不同尺寸的制動盤。
本發明通過這樣一種電磁制動器實現的：
具有一個制動力承受支架（8），用于承受一對制動蹄片（6和7）的相互往複接近和分開方向上的切向力（Ft），其具有如下結構：
一個近似菱形的闆體（2）與電磁部分（1）相鄰并有一預定間隙；
電磁部分（1）的一個固定鐵芯（3）和闆體（2）通過一對分别位于菱形闆體（2）的菱形左右頂點上的導杆（4）連接和結合；
該對制動蹄片（6和7）及制動力承受支架（8）位于電磁部分（1）和闆體（2）之間；
制動力承受支架（8）固定在一個固定元件（10）上；
在靠近闆體（2）一側的制動蹄片（6）通過一個位于近似菱形的下頂點上的同心聯接器（21）布置從而與闆體（2）的下頂點對應；
近似菱形的闆體（2）的上頂點與電磁部分（1）的固定鐵芯（3）通過一個位于近似菱形的上頂點的加強杆（27）連接和結合。
